AD5420产品信息：

概览

优势和特点
产品详情

优势和特点

16位分辨率和单调性
电流输出范围：
4至20mA、0至20mA或0至24mA
总不可调整误差（TUE）：0.1%
输出漂移：3ppm/°C
灵活的串行数字接口
片上输出故障检测
片上基准：10 ppm/°C（最大值）
异步清零功能
电源 (AV(DD)) 范围
10.8V 至 60 V; AD5420BCPZ
10.8V 至 40V; AD5420BREZ
输出回路：AV(DD) - 2.5 V
温度范围：-40°C至+85°C
24引脚TSSOP封装

产品详情

AD5410/AD5420是可编程电流源输出的低成本、精密、完全集成的12/16位转换器，可满足工业过程控制应用的要求。输出电流范围可编程为4mA至20 mA、0mA至20mA或者0mA至24mA的超量程。输出具有开路保护功能，可以驱动1H的电感负载。这款器件采用10.8 V至40V（AD5410/AD5420AREZ）或10.8V至60V（AD5410/AD5420ACPZ）电源供电。输出回路为0 V至AV(DD) - 2.5 V。

灵活的串口为SPI和MICROWIRE兼容接口，可在三线制模式下工作，以将隔离应用所需的数字隔离电路降至最少。这款器件还包含确保器件在已知状态下上电的上电复位功能，以及将输出设定为所选电流范围低端的异步清零（CLEAR）引脚。

总输出误差典型值为±0.01% FSR。

应用

过程控制

执行器控制

可编程逻辑控制器（PLC）

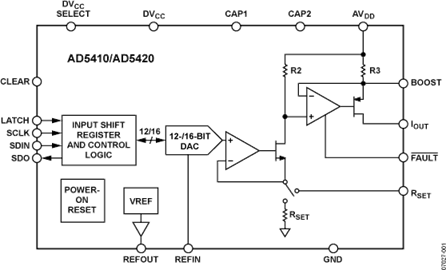

AD5420: 【用　途】 12/16位转换器【性能参数】采用双列24脚封装和四面40脚封装。引脚封装图：内部方框图：【互换兼容】
基于ColdFire MCF52223和AD5420的闸门开度仪设计: 摘要：针对闸门开度仪数据处理量大、控制精度要求高、应具备较强的抗干扰能力和易于与其他厂商的控制设备接口等特点，设计了一种基于ColdFire MCF52223微控制器和AD5420的闸门开度仪。关键词： ColdFire MCF52223； AD5420；RS485；闸门开度； LabVIEW
完整的4mA至20mA HART解决方案_模拟技术: 电路功能与优势图1所示的电路使用 AD5700——业界功耗最低、尺寸最小的HART1兼容型IC调制解调器，以及AD5420 16位电流输出DAC，形成完整的HART兼容型4 mA至20 mA解决方案。AD5420 HART使能电路简化原理图该电路符合由HART通信基金会定义的HART物理层规范，例如模拟变化率和静默期
AD5420: 单通道、16位、串行输入、电流源DAC: AD5420:单通道、16位、串行输入、电流源DACAD5410/AD5420是可编程电流源输出的低成本、精密、完全集成的12/16位转换器，可满足工业过程控制应用的要求。
基于AD5700的HART兼容型4mA至20mA解决方案: 电路功能与优势图1所示的电路使用 AD5700业界功耗最低、尺寸最小的HART1兼容型IC调制解调器，以及AD5420 16位电流输出DAC，形成完整的HART兼容型4 mA至20 mA解决方案
