这些DAC采用双缓冲三线式串行接口，并且与SPI、QSPI 、MICROWIRE 及大多数DSP接口标准兼容。采用多个封装时，还可以通过串行数据输出引脚（SDO），将这些DAC以菊花链形式相连。利用数据回读功能，用户可以通过SDO引脚读取DAC寄存器的内容。上电时，内部移位寄存器和锁存以0填充，DAC输出处于零电平。
上述器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽达10 MHz。满量程输出电流由所施加的外部基准输入电压（VREF）决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻（RFB）可提供温度跟踪和满量程电压输出。

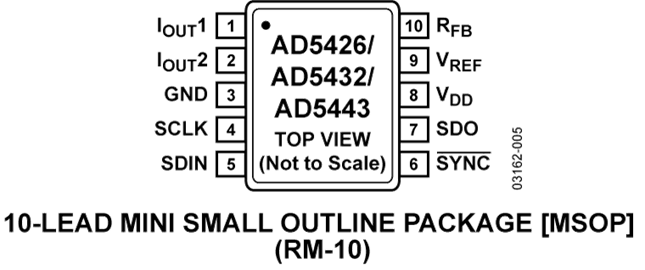

AD5426/AD5432/AD5443 DAC采用小型10引脚MSOP封装。
提供EVAL-AD5443SDZ/EVAL-AD5446SDZ/EVAL-AD5453SDZ评估板用于评估DAC性能。欲了解更多信息，请参阅UG-327评估板用户指南。
应用
【用 途】 【性能 参数】【互换 兼容】
本文所述 电路 为一种高性能、单极性、精密直流DAC配置，采用 AD5426 / AD5432 / AD5443 系列精密乘法DAC、低噪声 运算放大器 AD8065 以及精密基准电压源
电路 功能与优势 本电路采用精密乘法DAC和低噪声 运算放大器 ，构成双极性、精密直流DAC配置。DAC是核心可编程元件，所选的 放大器 可决定精度或速度性能。对于精密、高精度、低噪声应用，可以用 AD8066 等双通道运算放大器来提供电流电压转换和双极性输出。图1：双极性精密直流转换（原理示意图） 电路描述
电路 功能与优势 本电路利用乘法DAC和 运算放大器 提供可编程增益功能。最大增益值和温度系数由外部 电阻 设置，可编程增益的分辨率由DAC的分辨率设置。图1：采用电流输出DAC的可编程增益电路（原理示意图） 电路描述 图1所示电路就是推荐用来提高电路增益的方法。R1、R2和R3应具有相似的温度系数，但不必与DAC的温
