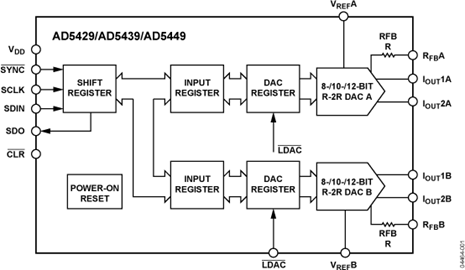

上述器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽达10 MHz。
满量程输出电流由所施加的外部基准输入电压(VREF)决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(RFB)可提供温度跟踪和满量程电压输出。
这些DAC采用双缓冲三线式串行接口，并且与SPI、QSPI 、MICROWIRE 及大多数DSP接口标准兼容。采用多个封装时，还可以通过串行数据输出(SDO)引脚，将这些DAC以菊花链形式相连。利用数据回读功能，用户可以通过SDO引脚读取DAC寄存器的内容。上电时，内部移位寄存器和锁存以0填充，DAC输出处于零电平。
AD5429/AD5439/AD5449 DAC采用16引脚TSSOP封装。 提供 EV-AD5415/49SDZ评估板来评估DAC性能。 欲了解更多信息，请参阅UG-297评估板用户指南。
应用
Data Sheet, Rev. B, 3/08
