产品详情

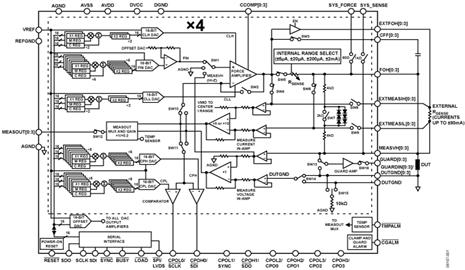

AD5522是一款高性能、高集成度参数测量单元，包括四个独立的通道。每个单引脚参数测量单元(PPMU)通道包括五个16位、电压输出DAC，可设置驱动电压输入、箝位输入和比较器输入（高和低）的可编程输入电平。提供五个±5 μA至±80 mA的可编程驱动和测量电流范围。其中四个范围使用片内检测电阻；每通道使用片外检测电阻提供一个高达±80 mA的高电流范围。超过±80 mA的电流需要一个外部放大器。低电容DUT连接（FOH和EXTFOH）确保该器件适合无继电器测试系统。

该PMU的功能通过一个与SPI、QSPI 、MICROWIRE 和DSP接口标准兼容的简单三线式串行接口控制。50 MHz的接口时钟可快速更新模式。在83 MHz时，它还支持低压差分信号(LVDS)接口协议。每通道提供比较器输出，以便进行器件功能测试和表征。控制寄存器允许用户轻松地更改驱动或测量条件、DAC电平和所选电流范围。SDO（串行数据输出）引脚允许用户回读诊断信息。

应用

• 自动测试设备（ATE）
  单位引脚参数测量单元（PPMU）
  连续性和泄漏测试
  器件电源（DPS）
• 仪器仪表
  SMU（信号源测量单元）
  精密测量
