优势和特点
- 高度集成:12 mm x 12 mm LFBGA封装中集成32通道DAC
- 保证 14 位单调性
- 无限采样保持能力,精度达到 ±0.018%
- 无限采样保持的总非调整误差(TUE):±2.5 mV
- 可调电压输出范围
- 回读功能
- DSP/微控制器兼容型串行接口
- 输出阻抗 0.5 欧姆
- 输出电压跨度 10 V
- 温度范围:-40°C至+85°C
产品详情

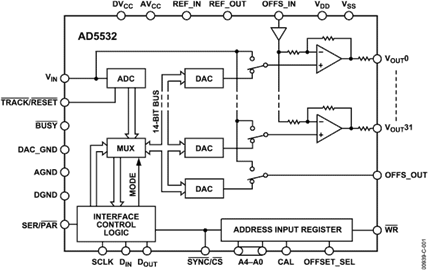

AD5532是一款32通道、双极性、电压输出、14位DAC,同时内置一个无限采样保持模式。选定的DAC寄存器通过SPI串行接口写入,然后此DAC的 V(OUT) 会更新,说明DAC寄存器中增加了新内容。DAC的选择通过地址位A0-A4完成。输出电压范围由OFFS_IN引脚上的失调电压和输出放大器的增益决定,但由于输出放大器的动态余量限制,该范围会限制在V(SS)+2V 至 V(DD)-2V 内。
该器件的工作参数如下: AV(CC) = +5V±5%, DV(CC)= 2.7V 至 5.25V, V(SS) = -4.75V 至 -16.5V ,V(DD) = 8V to 16.5V,要求在REF_IN引脚上提供稳定的+3 V基准电压,以及在OFFS_IN引脚上提供失调电压。它采用12mm x 12mm、74引脚CSPBGA封装。
此外还提供该器件的另一版本 AD5533 ,它只有采样保持模式,没有DAC工作模式。
