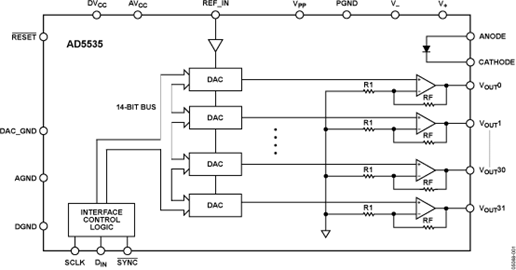

AD5535是一款32通道、14位DAC，内置一个高压输出放大器。这款器件的目标应用为光学微机电系统(MEMS)。输出电压范围可以通过REFIN引脚编程设置。当REFIN = 1 V时，输出范围为0 V至50 V；当REFIN = 4 V时，输出范围为0 V至+200 V。每个放大器可以提供700 µA电流输出，特别适用于偏转和控制光学MEMS镜。输出放大器的增益G = 50，由一个14位DAC驱动，DAC输出范围在0至V(REF)之间变化，具体取决于加载到相关DAC寄存器的代码。选定的DAC寄存器通过三线式接口写入。该串行接口能够以最高30 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。
该器件的工作参数如下：AV(CC) = 4.75 to 5.25V, DV(CC) = 2.7 V to 5.25 V, V- = -4.75 to -5.25 V, V+ = +4.75V to +5.25 V, V(PP) = 210 V. 要求在REF_IN引脚上提供稳定的基准电压，REF_IN在AD5535内部进行缓冲。
