优势和特点
- 高度集成
-- 集成高电压输出放大器的32通道、14位denseDAC - 保证单调性
- 采用15 mm × 15 mm CSP_BGA封装
- 满量程输出电压
-- 可通过基准输入进行编程，从50 V至200 V - 550 µA驱动能力
- 集成硅二极管用于温度监控
- DSP/微控制器兼容串行接口
- 1.2 MHz通道更新速率
- 异步/RESET设置
- 温度范围：-10℃至+85℃
产品详情

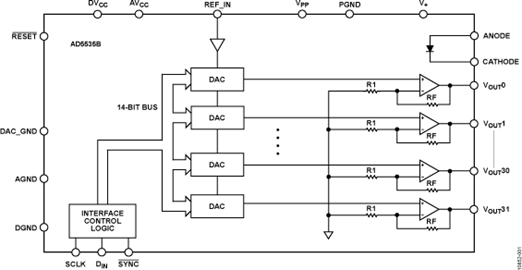

AD5535B是一款带片内高压输出放大器的32通道、14位 denseDAC 。该器件设计用于光学微机电系统。输出电压范围可以通过REF_IN引脚编程设置。当REF_IN = 1 V时，输出范围为0 V至50 V；当REF_IN = 4V时，输出范围为0 V至200 V。每个放大器可以提供700 μA的电流输出，特别适用于偏转和控制光学MEMS镜。
选定的数模转换器(DAC)寄存器通过三线式接口写入。该串行接口能够以最高30 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。
该器件在AV(CC) = 4.75 V至5.25 V、DV(CC) = 2.7 V至5.25 V、V+ = 4.75 V至5.25 V、V(PP) 最高为225 V的情况下工作。REF_IN在AD5535B内部进行缓冲并由一个稳定的基准电压源驱动。.
应用
- 光微机电系统(MEMS)
- 光学交叉点开关
- 采用压电执行器的微定位应用
- 汽车测试和测量中的电平设置
