AD5541

2.7 V至5.5 V、串行输入、电压输出、16位DAC

AD5541产品信息:

概览

优势和特点

  • 完全16位性能
  • 3 V和5 V单电源供电
  • 低功耗:0.625 mW
  • 建立时间:1 μs
  • 无缓冲电压输出能够直接驱动60 k欧姆负载
  • SPI/QSPI/MICROWIRE兼容接口标准
  • 上电复位可将DAC输出清零至0 V(单极性模式)
  • 5 kV HBM ESD额定值
  • 低毛刺:1.1 nV-s

产品详情

AD5541/AD5542均为单通道、16位、串行输入、电压输出数模转换器(DAC),采用2.7 V至5.5 V单电源供电。DAC输出范围为0 V至V(REF)。

DAC输出范围为0 V至V(REF),保证单调性,提供1 LSB INL精度(16位),无需调整,额定温度范围为-40°C至+85°C。AD5541/AD5542提供无缓冲输出,实现了1 μs建立时间、低功耗和低失调误差等特性。这些器件提供11.8 nV/¡ÌHz的低噪声性能和低毛刺,适合多种终端系统使用。

AD5542能够以双极性模式工作,可产生±V(REF)输出摆幅。它还含有用于基准电压与模拟接地引脚的开尔文检测连接,以减小布局敏感度。

AD5541/AD5542采用多功能三线式接口,并且与SPI、QSPI 、MICROWIRE 、DSP接口标准兼容。AD5541/AD5542提供8引脚和14引脚SOIC两种封装。

应用

- 数字增益和失调电压调整
- 自动测试设备
- 数据采集系统
- 工业过程控制

产品聚焦
  1. 单电源供电。AD5541和AD5542的额定电源电压均为2.7 V至5.5 V。
  2. 低功耗。采用5 V电源时,功耗典型值为0.625 mW;采用3 V电源时,功耗典型值为0.375 mW。
  3. 三线式串行接口。
  4. 无缓冲输出能够驱动60 k欧姆负载。因为没有内部缓冲需要驱动,所以可降低功耗。
  5. 上电复位电路。

AD5541数据手册:

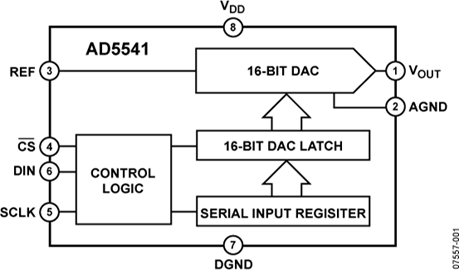

AD5541引脚功能、电路图:

AD5541
