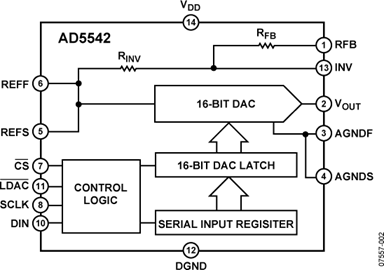

AD5541/AD5542均为单通道、16位、串行输入、电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电。DAC输出范围为0 V至V(REF)
DAC输出范围为0 V至V(REF)，保证单调性，提供1 LSB INL精度（16位），无需调整，额定温度范围为-40°C至+85°C。AD5541/AD5542提供无缓冲输出，实现了1 μs建立时间、低功耗和低失调误差等特性。这些器件提供11.8 nV/√Hz的低噪声性能和低毛刺，适合多种终端系统使用。
AD5542能够以双极性模式工作，可产生±V(REF) 输出摆幅。它还含有用于基准电压与模拟接地引脚的开尔文检测连接，以减小布局敏感度。
AD5541/AD5542采用多功能三线式接口，并且与SPI、QSPI 、MICROWIRE 、DSP接口标准兼容。AD5541/AD5542提供8引脚和14引脚SOIC两种封装。
应用
- 数字增益和失调电压调整
- 自动测试设备
- 数据采集系统
- 工业过程控制
【用 途】 【性能 参数】【互换 兼容】
这是一种基于AD5542设计的高精度数控恒流源电路，并已成功应用于陀螺和加速度计等测试中。 一、硬件电路设计 1.D/A转换电路 AD5542是ADI公司的一款单通道、16位、串行输入、电压输出数模转换器。AD5542的各项性能参数都是很优越，主要性能指标如表1所示。
下面是 [AD5542高精度数控恒流源电路]的电路图 本文给出了一种基于AD5542设计的高精度数控恒流源电路，并已成功应用于陀螺和加速度计等测试中。AD5542是ADI公司的一款单通道、16位、串行输入、电压输出数模转换器，采用5V单电源供电。采用多功能三线式接口，并且与SPI、QSPI、MICROWIRE、DSP接口标准兼容。
AD5542的各项性能参数都是很优越的。设计的高精度数控恒流源的D/A转换电路如图所示。图高精度数控恒流源的D/A转换电路
