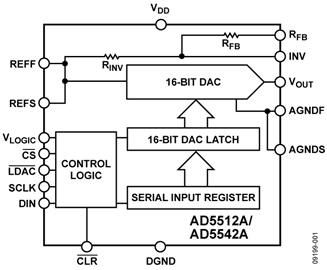

AD5512A/AD5542A提供无缓冲输出，建立时间为1 μs，失调误差小，非常适合高速开环控制应用。
AD5512A/AD5542A采用双极性工作模式，可产生±V(REF)输出摆幅。二者还含有用于基准电压与模拟接地引脚的开尔文检测连接，以降低布局敏感度。

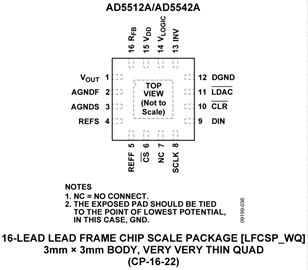

AD5512A/AD5542A提供16引脚LFCSP封装，AD5542A还提供10引脚LFCSP和16引脚TSSOP两种封装。AD5512A/AD5542A采用多功能三线式接口，并且与50 MHz SPI、QSPI 、MICROWIRE 、DSP接口标准兼容。
产品聚焦
1. 16位性能，无需调整
2. 2.7 V至5.5 V单电源供电
3. 低噪声频谱密度：11.8 nV/√Hz
4. 低温度漂移：0.05 ppm/°C
5. 3 mm × 3 mm LFCSP和TSSOP封装
AD5512A:2.7Vto5.5V,Serial-Input,Voltage-OutputTheAD5541A/AD5542A/AD5512Aaresingle,16-/16-/12-bit,serialinputunbufferedvoltageoutputdigital-to-analogconverters(DACs)thatoperatefromasingle2.7Vto5.5Vsupply.TheAD5541A/AD5542A
本文讨论的电路针对精密16位数模转换应用，使用电压输出DAC AD5542A/AD5541A、基准电压源ADR421BRZ以及用作基准电压缓冲器的20μA AD8657，提供一款低功耗、小尺寸的解决方案
针对精密16数模转换应用，本电路使用AD5542A/AD5541A电压输出DAC、ADR421基准电压源以及用作基准电压缓冲的AD8675 超低失调运算放大器，提供了一款低风险解决方案。
针对精密16数模转换应用，本电路使用AD5542A/AD5541A电压输出DAC、ADR421基准电压源以及用作基准电压缓冲的AD8675 超低失调运算放大器，提供了一款低风险解决方案。
针对精密16数模转换应用，本电路使用AD5542A/AD5541A电压输出DAC、ADR421基准电压源以及用作基准电压缓冲的AD8675 超低失调运算放大器，提供了一款低风险解决方案。
