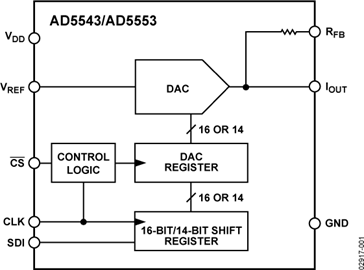

满量程输出电流由所施加的外部基准电压(VREF)决定。与外部运算放大器一起使用时，内部反馈电阻(RFB)支持R-2R和温度跟踪，以便进行电压转换。
串行数据接口利用串行数据输入(SDI)、时钟(CLK)和芯片选择(/CS)引脚，提供高速、三线式微控制器兼容型输入。
AD5543/AD5553采用超紧凑(3 mm × 4.7 mm) MSOP-8和SOIC-8封装。
应用
- 自动测试设备
- 仪器仪表
- 数字控制校准
- 工业控制PLC
;;; AD5543/AD5553正电压输出电路形式[95]如图6.7所示，输出电压：OV<v0<+2. SV。AD5543/AD5553为电流输出型DAC，采用p4SOIC -8封装(3mm×4.9mm)。AD5543分辨率为16位，AD5553分辨率为14位。AD5543/AD5553采用+5V单电源供电，静态电流低于10 p.A。利用一个精密的外部基准电压和一个运算放大器，即可配
