AD5570

真精度、16位、±12 V/±15 V、串行输入、电压输出DAC

AD5570产品信息:

概览

优势和特点

  • 完全16位性能
  • INL和DNL最大值均为1 LSB
  • 输出电压范围最高可达±14 V
  • 片内基准电压缓冲,无需负基准电压
  • 温度范围:-40°C 至 +85°C(A/B级),-40°C 至 +125°C(W/Y级)
  • 上电期间输出受控
  • 0.003%建立时间:10 µs
  • 清零至0 V功能
  • 输出异步更新 (LDAC引脚)
  • 上电复位
  • 串行数据输出用于菊花链配置
  • 数据回读设置

产品详情

AD5570是一款单通道、16位、串行输入、电压输出数模转换器(DAC),采用±11.4 V至±16.5 V电源供电。积分非线性(INL)和微分非线性(DNL)误差均精确到1 LSB。上电期间,当电源电压变化时,V(OUT)通过一个低阻抗路径箝位在0 V。

AD5570 DAC内置一组配套基准电压缓冲,因而可以使用单一正基准电压。REFIN上的电压经过增益放大和内部反相,为DAC内核提供正、负基准电压。将基准电压缓冲置于芯片上,则无需使用变换器、精密放大器和电阻等外部元件,从而缩减总体尺寸与成本。

AD5570采用多功能三线式接口,并且与SPI 、QSPI 、MICROWIRE 、DSP 接口标准兼容。器件输入数据格式为16位串行字。可以通过SDO引脚获得串行数据,用于菊花链配置。利用数据回读功能,用户可以通过SDO引脚读取DAC寄存器的内容。

AD5570具有多种特性,其中LDAC可用来更新DAC的输出。该器件还具有省电引脚(PD,可以将DAC置于低功耗状态,CLR引脚则可以将输出清零至0 V。

AD5570采用16引脚SSOP封装。

产品聚焦
1. INL和DNL最大值均为1 LSB。
2. 缓冲电压输出最高可达±14 V。
3. 上电期间输出受控。
4. 片内基准电压缓冲。
5. 宽工作温度范围:-40°C至+125°C。

应用
- 工业自动化
- 自动测试设备
- 过程控制
- 数据采集系统
- 通用仪器仪表

AD5570数据手册:

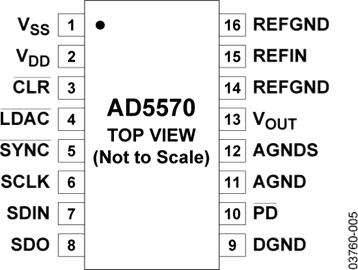

AD5570引脚功能、电路图:

AD5570
