AD558 DACPORT 是一款完整的电压输出8位数模转换器，它将输出放大器、完全微处理器接口以及精密基准电压源集成在单芯片上。无需外部元件或调整，就能以全精度将8位数据总线与模拟系统进行接口。
这款DACPORT器件的性能和多功能特性体现了近期开发的多项单芯片双极性技术成果。完整微处理器接口与控制逻辑利用集成注入逻辑（I(2) L）实现，集成注入逻辑是一种极高密度的低功耗逻辑结构，与线性双极性制造工艺兼容。内部精密基准电压源是一种取得专利的低压带隙电路，采用+5 V至+15 V单电源时可实现全精度性能。薄膜硅铬电阻提供在整个工作温度范围内保证单调性工作所需的稳定性（所有等级器件），对这些薄膜电阻运用最新激光晶圆调整技术则可实现出厂校准，误差在±1 LSB以内，因此不需要用户进行增益或失调电压调整。新电路设计可以使电压在800 ns内达到±1/2 LSB精度（满量程步进）。

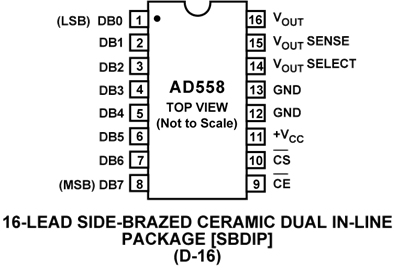

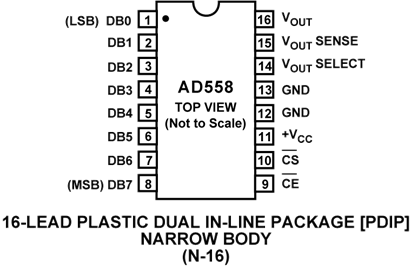

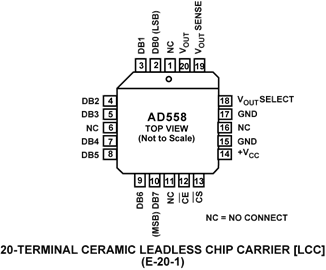

AD558提供四种性能等级产品。AD558J和AD558K的工作温度范围为0°C至+70°C，AD558S和AD558T则为-55°C至+125°C。J级和K级可采用16引脚塑料（N）或密封陶瓷（D）DIPS封装，也可采用20引脚JEDEC标准PLCC封装。S级和T级均采用16引脚密封陶瓷DIP封装。
DACPORT是ADI公司的注册商标。
【用 途】 数/模转换器 【性能 参数】双列直插16脚封装,8位含输出放大器型数-模转换器,建立时间=3.0us:10V,典型模拟输出(单极性)=10V:10kΩ,电源电压=5/15V,电源电流=25mA,,工作温度=0～70℃。【互换 兼容】
【互换 兼容】AD558
ad558 8位数模转换器: 内含输出缓冲放大器，通过引脚编程可选择两类输出电压，内置高精度带隙基准电压，
