产品详情

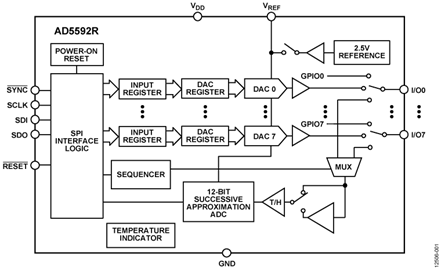

AD5592R/AD5592R-1集成8个可单独配置为数模转换器(DAC)输出、模数转换器(ADC)输入、数字输出或数字输入的I/Ox引脚（I/O0至I/O7）。I/Ox引脚配置为模拟输出时，由12位DAC驱动。DAC输出范围为0 V至VREF，或0 V至2 × VREF。

I/Ox引脚配置为模拟输入时，通过模拟多路复用器连接至12位ADC。ADC输入范围为0 V至VREF，或0 V至2 × VREF。ADC的总吞吐速率为400 kSPS。I/Ox引脚还可配置为通用数字输入或输出(GPIO)引脚。通过串行外设接口(SPI)执行写/读操作，可分别访问GPIO写数据寄存器或GPIO读配置寄存器，从而置位或回读GPIO引脚状态。

AD5592R/AD5592R-1集成2.5 V、25 ppm/°C基准电压源（默认关闭）和温度指示器（指示芯片温度）。温度值回读为ADC读序列的一部分。

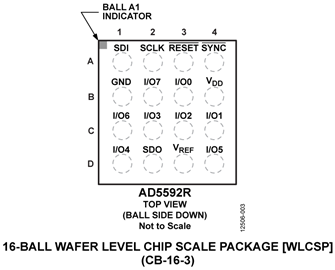

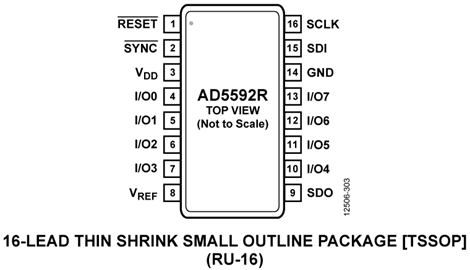

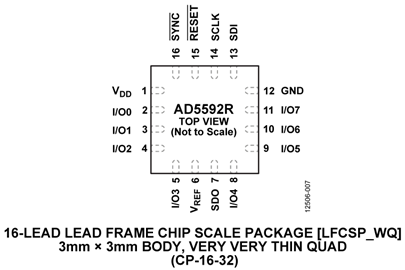

AD5592R/AD5592R-1提供16引脚2 mm × 2 mm WLCSP、16引脚3 mm × 3 mm LFCSP和16引脚TSSOP三种封装。AD5592R/AD5592R-1的工作温度范围为-40°C至+105°C。

应用

• 控制与监测
• 通用模拟和数字I/O
