产品详情

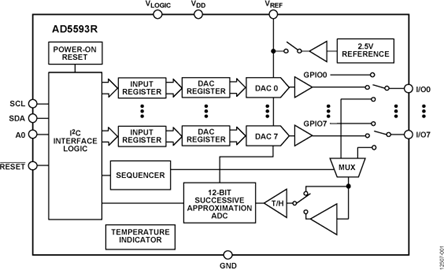

AD5593R集成8个可单独配置为DAC输出、ADC输入、数字输出或数字输入的I/O引脚。 I/O引脚配置为模拟输出时，由12位DAC驱动。 DAC输出范围为0 V至V(REF)，或0 V至2 x V(REF)。 I/O引脚配置为模拟输入时，通过模拟多路复用器连接至12位ADC。 ADC输入范围为0 V至V(REF)，或0 V至2 × V(REF)。 I/O引脚还可配置为通用数字输入或输出(GPIO)引脚。 通过I(2)C写/读操作访问GPIO寄存器，可置位或回读GPIO引脚状态。

AD5593R集成2.5V、20 ppm/°C基准电压源（默认关闭）和温度指示器（指示芯片温度）。 温度值回读为ADC读序列的一部分。

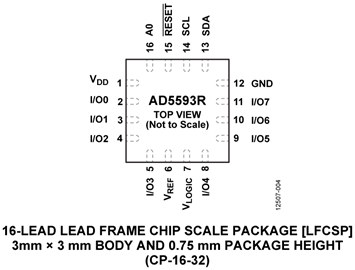

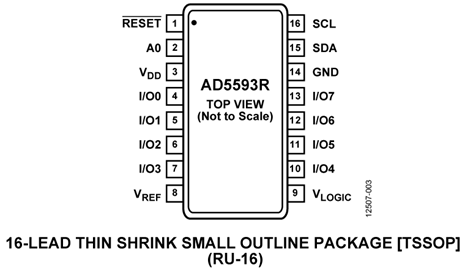

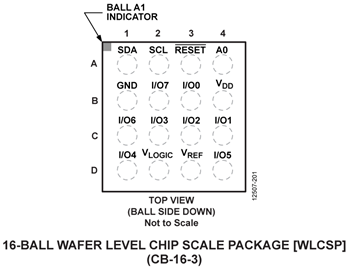

AD5593R采用2mm x 2mm WLCSP和16引脚3mm x 3mm LFCSP两种封装，工作温度范围为-40℃至+105℃。

应用

• 控制与监测
• 通用模拟和数字I/O
