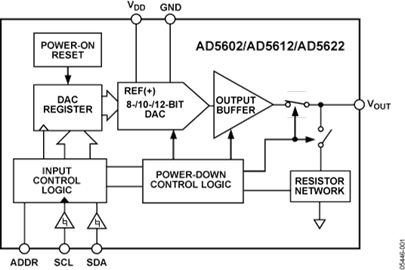

AD5602/AD5612/AD5622均属于 nano DAC 系列，分别是单通道、8/10/12位、缓冲电压输出DAC，使用2.7 V至5.5 V单电源供电，5 V时功耗小于100 µA，采用LFCSP和SC70小型封装。每个DAC都内置片内精密输出放大器，能够实现轨到轨输出摆幅。
AD5602/AD5612/AD5622采用双线式I(2)C兼容型串行接口，能够以标准(100 KHz)、快速(400 KHz)及高速(3.4 MHz)三种模式工作。
三款器件的基准电压均从电源输入获得，因此具有最宽的动态输出范围。各器件内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，这些器件在3 V时的功耗降至150 nA，并提供软件可选输出负载。器件可通过串行接口进入关断模式。在正常工作模式下，AD5602/AD5612/AD5622具有低功耗特性，非常适合便携式、电池供电设备。5 V时的功耗为0.4 mW。
产品聚焦

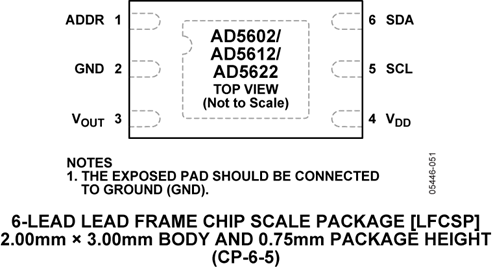

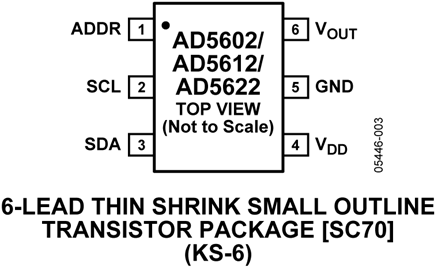

1. 提供6引脚LFCSP和SC70两种封装。
2. 最大功耗为100 µA，单电源工作。这些器件采用2.7 V至5.5 V单电源供电，3 V时典型功耗为0.2 mW，5 V时为0.4 mW，因而特别适合电池供电应用。
3. 利用片内输出缓冲放大器，DAC能够提供轨到轨输出摆幅，典型压摆率为0.5 V/μs。
4. 基准电压从电源获得。
5. 标准、快速及高速模式I(2)C接口。
6. 专为极低功耗应用设计。
7. 关断功能。关断模式下，3 V时DAC的典型功耗小于150 nA。
8. 上电复位时进行掉电检测。
