产品详情

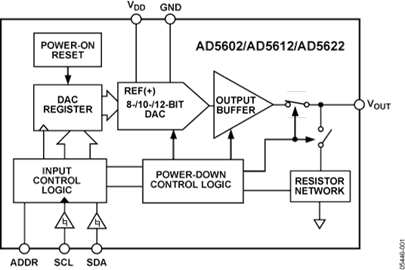

AD5602/AD5612/AD5622均属于nanoDAC 系列，分别是单通道、8/10/12位、缓冲电压输出DAC，使用2.7 V至5.5 V单电源供电，5 V时功耗小于100 µA，采用LFCSP和SC70小型封装。每个DAC都内置片内精密输出放大器，能够实现轨到轨输出摆幅。

AD5602/AD5612/AD5622采用双线式I2C兼容型串行接口，能够以标准(100 KHz)、快速(400 KHz)及高速(3.4 MHz)三种模式工作。

三款器件的基准电压均从电源输入获得，因此具有最宽的动态输出范围。各器件内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，器件在3 V时的功耗降至150 nA以下，并提供软件可选输出负载。器件可通过串行接口进入关断模式。在正常工作模式下，AD5602/AD5612/AD5622具有低功耗特性，非常适合便携式电池供电设备。5 V时的功耗为0.4 mW。

产品聚焦

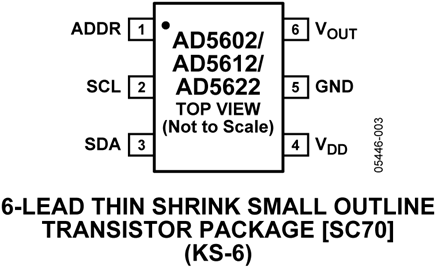

1. 提供6引脚SC70封装。

2. 最大功耗为100 µA，单电源工作。该器件采用2.7 V至5.5 V单电源供电，3 V时典型功耗为0.2 mW，5 V时为0.5 mW，因而特别适合电池供电应用。
3. 利用片内输出缓冲放大器，DAC能够提供轨到轨输出摆幅，典型压摆率为0.5 V/μs。
4. 基准电压从电源获得。
5. 标准、快速及高速模式I(2)C接口。

6. 专为极低功耗应用设计。
7. 关断功能。关断模式下，3 V时DAC的典型功耗小于150 nA。
8. 上电复位时进行掉电检测。

应用

• 过程控制
• 数据采集系统
• 便携式电池供电仪表
• 数字增益和失调电压调整
• 可编程电压源和电流源
• 可编程衰减器
