AD5623R

双通道、12位nanoDAC ,内置5 PPM/°C片内基准电压源

AD5623R产品信息:

概览

优势和特点

  • 低功耗,最小的引脚兼容、双通道nanoDAC
    AD5663R: 16位
    AD5643R: 14位
    AD5623R: 12位
  • 用户可选外部或内部基准电压源
    默认使用外部基准电压源
    1.25 V/2.5 V、5 ppm/°C片内基准电压源
  • 10引脚MSOP和3 mm x 3 mm、LFCSP封装
  • 2.7 V至5.5 V电源
  • 通过设计保证单调性
  • 欲了解更多特性,请参考数据手册
AD5623R-EP支持防务和航空航天应用(AQEC标准)
  • 下载 AD5623R-EP数据手册 (pdf)
  • 扩展温度范围: -55℃至+105℃
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/14633-01XE DSCC图纸号


产品详情

AD5623R/AD5643R/AD5663R均属于nanoDAC 系列,分别是低功耗、双通道、12/14/16位缓冲电压输出数模转换器(DAC),采用2.7 V至5.5 V单电源供电,通过设计保证单调性。

这些器件均内置一个片内基准电压源。AD5623R-3/AD5643R-3/AD5663R-3内置一个1.25 V、5 ppm/°C基准电压源,满量程输出范围可达到2.5 V;AD5623R-5/ AD5643R-5/AD5663R-5内置一个2.5 V、5 ppm/°C基准电压源,满量程输出范围可达到5 V。上电时,片内基准电压源关闭,因而可以用外部基准电压。所有器件均可以采用2.7 V至5.5 V单电源供电。对DAC执行写操作将打开内部基准电压源。

上述器件均内置一个上电复位电路,确保DAC输出上电至0 V并保持该电平,直到执行一次有效的写操作为止。此外还具有省电特性,在省电模式下,器件在5 V时的功耗降至480 nA,并提供软件可选输出负载。

在正常工作模式下,该器件具有低功耗特性,非常适合便携式电池供电设备。

AD5623R/AD5643R/AD5663R采用多功能三线式串行接口,能够以最高50 MHz的时钟速率工作,并与标准SPI 、QSPI 、MICROWIRE 、DSP接口标准兼容。它内置片内精密输出放大器,能够实现轨到轨输出摆幅。

产品特色

  1. 双通道、12/14/16位DAC。
  2. 1.25 V/2.5 V、5 ppm/°C片内基准电压源。
  3. 提供10引脚MSOP和3 mm × 3 mm、10引脚LFCSP两种封装。
  4. 低功耗;3 V时典型功耗为0.6 mW,5 V时为1.25 mW。
  5. 建立时间(最大值):4.5 μs。

应用

  • 过程控制
  • 数据采集系统
  • 便携式电池供电仪表
  • 数字增益和失调电压调整
  • 可编程电压源和电流源
  • 可编程衰减器
  • AD5623R数据手册:

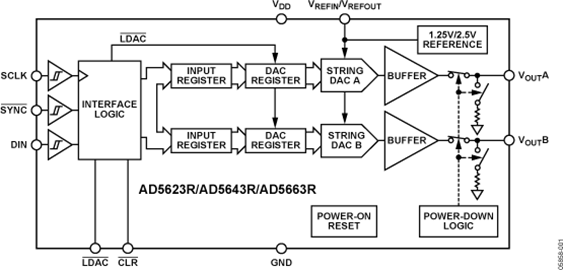

    AD5623R引脚功能、电路图:
