产品详情

AD5624/AD5664均属于nanoDAC 系列，分别是低功耗、四通道、12/16位缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

AD5624/AD5664需利用外部基准电压来设置DAC的输出范围。上述器件内置一个上电复位电路，确保DAC上电后输出0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。

在正常工作模式下，这些器件具有低功耗特性，非常适合便携式电池供电设备。5 V时功耗为2.25 mW，省电模式下则降至2.4 µW。

AD5624/AD5664内置片内精密输出放大器，能够实现轨到轨输出摆幅。

AD5624/AD5664采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI 、QSPI 、MICROWIRE 、DSP接口标准兼容。

1. 相对精度：±12 LSB（最大值）。

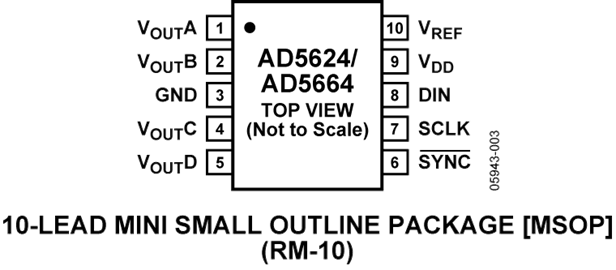

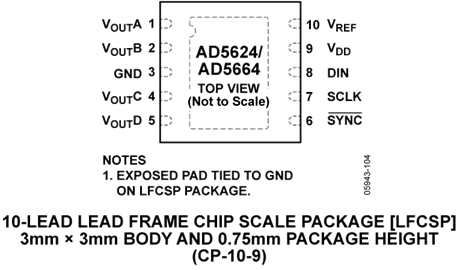

2. 提供3 mm × 3 mm、10引脚MSOP和10引脚LFCSP_WD两种封装。
3. 低功耗；3 V时典型功耗为1.32 mW，5 V时为2.25 mW。
4. 建立时间（最大值）：4.5 μs (AD5624)、7 μs (AD5664)。
