AD5625

四通道、12位 nanoDAC ,内置 I2C 接口

AD5625产品信息:

概览

优势和特点

  • 低功耗,最小的引脚兼容、四通道 nano DAC
  • AD5625R/AD5645R/AD5665R
    12-/14-/16位 nano DACs
    2.5 V、5 ppm/°C片内基准电压源,采用TSSOP封装
    2.5 V、10 ppm/°C片内基准电压源,采用LFCSP封装
    1.25 V、10 ppm/°C片内基准电压源,采用LFCSP封装
  • AD5625/AD5665
    12-/16位 nano DACs
    仅外部基准电压源
  • 3 mm × 3 mm、10引脚LFCSP封装、14引脚TSSOP封装、以及1.665 mm × 2.245 mm、12引脚WLCSP封装
  • 电源电压:2.7 V至5.5 V
  • 通过设计保证单调性
  • 上电复位至零电平或中间电平
  • 各通道独立关断
  • 硬件LDACCLR功能
  • I(2)C兼容串行接口,支持标准(100 kHz)、快速(400 kHz)和高速(3.4 MHz)模式。

产品详情

AD5625R/AD5645R/AD5665R和AD5625/AD5665均属于nanoDAC 系列,分别是低功耗、四通道、12/14/16位缓冲电压输出数模转换器(DAC),含有或不含片内基准电压源,采用2.7 V至5.5 V单电源供电,通过设计保证单调性,还有一个I2C兼容型串行接口。

AD5625R/AD5645R/AD5665R均内置一个片内基准电压源。AD56x5R的LFCSP封装产品内置一个1.25 V或2.5 V、10 ppm/°C基准电压源,满量程输出范围可达到2.5 V或5 V;AD56x5R的TSSOP封装产品内置一个2.5 V、5 ppm/°C基准电压源,满量程输出范围可达到5 V。上电时,片内基准电压源关闭,因而可以用外部基准电压源。内部基准电压源通过软件写入启用。AD5625/AD5665需利用外部基准电压来设置DAC的输出范围。

该器件内置一个上电复位电路,确保DAC输出上电至0 V (POR = GND)或中间电平(POR = VDD)并保持该电平,直到执行一次有效的写操作为止。它内置片内精密输出放大器,能够实现轨到轨输出摆幅。

AD56x5R/AD56x5采用双线式I(2)C兼容型串行接口,能够以标准(100 kHz)、快速(400 kHz)及高速(3.4 MHz)三种模式工作。

应用
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器

AD5625数据手册:

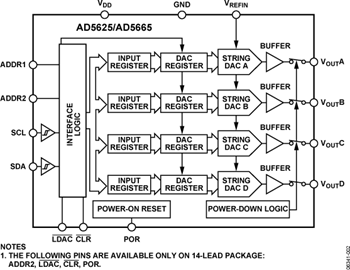

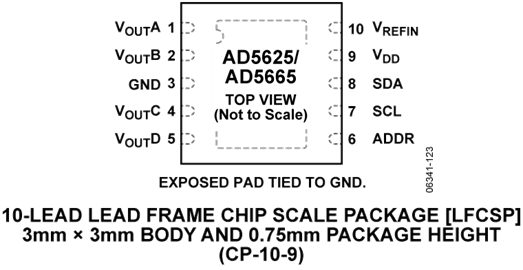

AD5625引脚功能、电路图:
