AD5629R

八通道、12位、I2C电压输出denseDAC,集成5 ppm/°C片内基准电压源

AD5629R产品信息:

概览

优势和特点

  • 低功耗、小尺寸、引脚兼容的八通道DAC:AD5629R:12位
    AD5669R:16位
  • 4mm X 4mm 16引脚LFCSP和16引脚TSSOP封装
  • 用户可选的1.25 V/2.5 V、5 ppm/°C片内基准电压源
  • 关断模式的功耗:400 nA (5 V)、200 nA (3 V)
  • 2.7 V 至5.5 V电源供电
  • 通过设计保证单调性
  • 上电复位至零电平
  • 3种关断功能
  • 硬件LDAC和CLR功能
  • I(2)C 兼容型串行接口支持标准(100 kHz)和快速(400 kHz)模式

产品详情

AD5629R是一款低功耗、八通道、12位、缓冲电压输出DAC,采用2.7 V至5.5 V单电源供电,通过设计保证单调性。

这款器件内置一个片内基准电压源,内部增益为2。AD5629R-1内置一个1.25 V、5 ppm/°C基准电压源,满量程输出范围为2.5 V;AD5629R-2和AD5629R-3内置一个2.5 V、5 ppm/°C基准电压源,满量程输出范围为5 V。上电时,片内基准电压关闭,因而可以用外部基准电压。内部基准电压则通过软件写入使能。

该器件内置一个上电复位电路,确保DAC输出上电至0 V并保持该电平,直到执行一次有效的写操作为止。此外还具有各通道独立省电特性,在省电模式下,器件在5 V时的功耗降至400 nA,并提供软件可选输出负载。

产品特色

  1. 8通道12/16位DAC。
  2. 1.25 V/2.5 V、5 ppm/°C片内基准电压源。
  3. 采用16引脚LFCSP和TSSOP封装,及16引脚WLCSP封装。
  4. 上电复位至0 V或中间电平。
  5. 关断功能。关断模式下,3 V时DAC的典型功耗为200 nA,5 V时为400 nA。

应用
·光收发器
·功率放大器控制
·数据采集系统
·数字增益和失调电压调整

AD5629R数据手册:

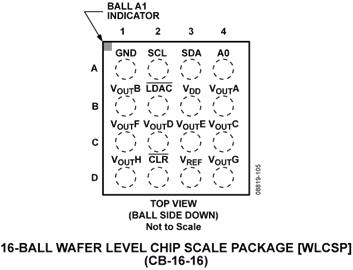

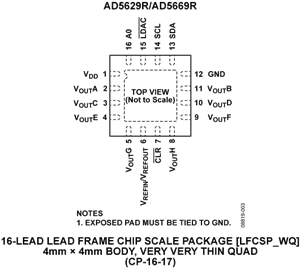

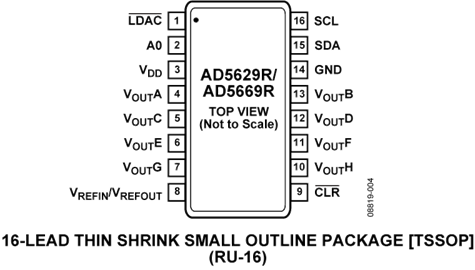

AD5629R引脚功能、电路图:
