AD5648

八通道、14位、SPI电压输出denseDAC,集成5 PPM/°C片内基准电压源

AD5648产品信息:

概览

优势和特点

  • 低功耗,最小的引脚兼容、八通道DAC
    AD5668: 16位
    AD5648: 14位
    AD5628: 12位
  • 16引脚和14引脚TSSOP封装
  • 1.25 V/2.5 V、5 ppm/°C片内基准电压源
  • 关断模式下的功耗:400 nA (5 V),200 nA (3 V)
  • 采用2.7 V至5.5 V电源供电,通过设计保证单调性
  • 上电复位至零电平
  • 3种关断功能
  • 硬件/LDAC和/LDAC脚无效使能功能
  • /CLR功能,清零至可编程码
  • 轨到轨工作

产品详情

AD5648是一款低功耗、八通道、14位、缓冲电压输出DAC,采用2.7 V至5.5 V单电源供电,通过设计保证单调性。

AD5648内置一个片内基准电压源,内部增益为2。AD5648-1内置一个1.25 V、 5 ppm/°C基准电压源,满量程输出范围可达到2.5 V;AD5648-2内置一个2.5 V 、5 ppm/°C基准电压源,满量程输出范围可达到5 V。上电时,片内基准电压源关闭,因而可以用外部基准电压。内部基准电压源通过软件写入启用。

该器件内置一个上电复位电路,确保DAC上电后输出至0 V并保持该电平,直到执行一次有效的写操作为止。此外还具有各通道独立关断特性,在关断模式下,器件在5 V时的功耗降至400 nA,并提供软件可选输出负载。

利用/LDAC功能可以同时更新所有DAC的输出,用户也能选择要同时更新的DAC通道。另外还有一个异步/CLR功能,可以将所有DAC更新至用户可编程码:零电平、中量程或满量程。

AD5648采用多功能三线式串行接口,能够以最高50 MHz的时钟速率工作,并与标准SPI 、QSPI 、MICROWIRE 、DSP接口标准兼容。它内置片内精密输出放大器,能够实现轨到轨输出摆幅。

产品特色

  1. 八通道14位DAC。
  2. 1.25 V/2.5 V、5 ppm/°C片内基准电压源。
  3. 提供14引脚/16引脚TSSOP封装。
  4. 上电复位至0 V或中量程。
  5. 关断功能。关断模式下,3 V时DAC的典型功耗为200 nA,5 V时为400 nA。

应用

  • 光收发器
  • 功率放大器控制
  • 数据采集系统
  • 数字增益和失调电压调整
  • AD5648数据手册:

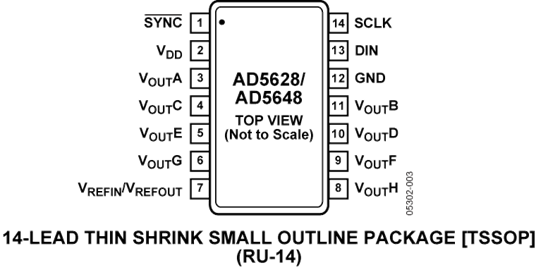

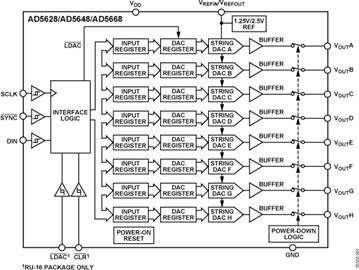

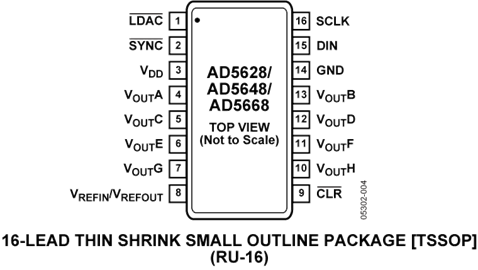

    AD5648引脚功能、电路图:

    AD5648
