产品详情

AD5663属于nanoDAC 系列，是一款低功耗、双通道、16位缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

AD5663需利用外部基准电压来设置DAC的输出范围。该器件内置一个上电复位电路，确保DAC输出上电至0 V或中间电平(AD5663BRMZ-1)并保持该电平，直到执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，该器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。

在正常工作模式下，该器件具有低功耗特性，适合便携式电池供电设备。5 V时功耗为1.25 mW，关断模式下则降至2.4 µW。

它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

该器件采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI 、QSPI 、MICROWIRE 、DSP接口标准兼容。

产品特色

1. 双通道16位DAC；相对精度：±12 LSB（最大值）。

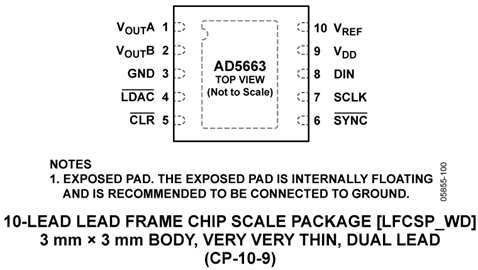

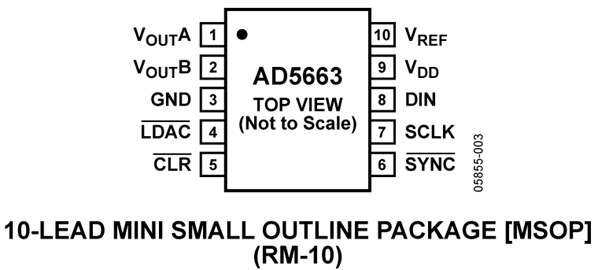

2. 提供10引脚MSOP和3 mm × 3 mm、10引脚LFCSP_WD两种封装。
3. 低功耗；通常3 V时功耗为0.6 mW，5 V时功耗为1.25 mW。
4. 建立时间：7 μs（最大值）。

应用

• 过程控制
• 数据采集系统
• 便携式电池供电仪表
• 数字增益和失调电压调整
• 可编程电压源和电流源
• 可编程衰减器
