AD5666

四通道、16位DAC,内置最大10 ppm/°C片内基准电压源,采用14引脚TSSOP封装

AD5666产品信息:

概览

优势和特点

  • 低功耗、四通道16位DAC
  • 14引脚 TSSOP
  • 1.25 V/2.5 V、5 ppm/°C片内基准电压源
  • 关断模式下的功耗:400 nA (5 V),200 nA (3 V)
  • 2.7 V至5.5 V电源
  • 通过设计保证单调性
  • 上电复位至零电平或中间电平
  • 3种关断功能
  • 欲了解更多特性,请参考数据手册
AD5666-EP支持防务和航空航天应用(AQEC标准)
  • 下载 AD5666-EP数据手册
  • 军用温度范围(-55℃至+125℃)
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/14626 DSCC图纸号

产品详情

AD5666是一款低功耗、四通道、16位缓冲电压输出DAC,采用2.7 V至5.5 V单电源供电,通过设计保证单调性。

AD5666内置一个片内基准电压源,内部增益为2。AD5666-1内置一个1.25 V、5 ppm/°C基准电压源,满量程输出可达到2.5 V;AD5666-2内置一个2.5 V、5 ppm/°C基准电压源,满量程输出可达到5 V。上电时,片内基准电压源关闭,因而可以用外部基准电压源。对DAC执行写操作将打开内部基准电压源。

上述器件内置一个上电复位电路,确保DAC输出上电至0 V(POR引脚低电平)或中间电平(POR引脚高电平)并保持该电平,直到执行一次有效的写操作为止。此外还具有各通道独立关断特性,在关断模式下,器件在5 V时的功耗降至400 nA,并提供软件可选输出负载。

利用LDAC功能可以同时更新DAC的输出,用户也能选择要同时更新的DAC通道。另外还有一个异步CLR功能,可以将DAC清零至软件可选码:0 V、中间电平或满量程。

AD5666采用多功能三线式串行接口,能够以最高50 MHz的时钟速率工作,并与标准SPI 、QSPI 、MICROWIRE 、DSP接口标准兼容。它内置片内精密输出放大器,能够实现轨到轨输出摆幅。

AD5666-EP支持防务和航空航天应用(AQEC标准)

产品特色
  1. 四通道16位DAC。
  2. 1.25 V/2.5 V、最大10 ppm/°C片内基准电压源。
  3. 提供14引脚TSSOP封装。
  4. 可选择上电复位至0 V或中间电平。
  5. 关断功能。关断模式下,3 V时DAC的典型功耗为200 nA,5 V时为400 nA。
应用
  • 过程控制
  • 数据采集系统
  • 便携式电池供电仪表
  • 数字增益和失调电压调整
  • 可编程电压源和电流源
  • 可编程衰减器

AD5666数据手册:

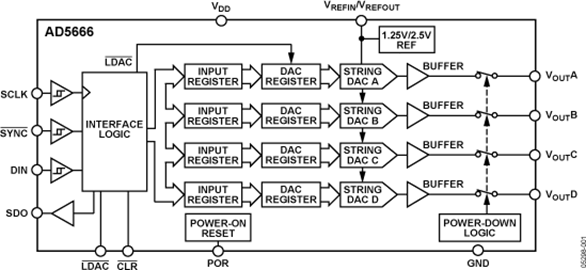

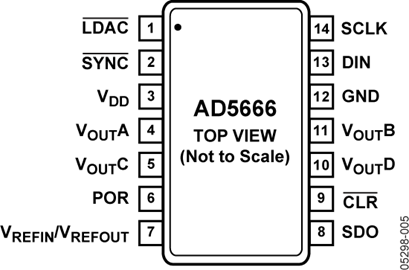

AD5666引脚功能、电路图:
