AD5668

8通道、16位、SPI电压输出denseDAC,集成5 ppm/°C片内基准电压源

AD5668产品信息:

概览

优势和特点

  • 低功耗,最小的引脚兼容、8通道DAC
    AD5668:16位
    AD5648:14位
    AD5628:12位
  • 16引脚和14引脚TSSOP
  • 4mm X 4mm 16引脚LFCSP封装
  • 1.25 V/2.5 V、5 ppm/°C片内基准电压源
  • 关断模式下的功耗:400 nA (5 V),200 nA (3 V)
  • 采用2.7 V至5.5 V电源供电,通过设计保证单调性
  • 上电复位至零电平或中间电平
  • 3种关断功能
  • 硬件/LDAC和/LDAC脚无效使能功能
  • /CLR功能,清零至可编程码
  • 轨到轨工作
  • AD5668-EP:支持防务和航空航天应用(AQEC标准)
  • 下载AD5668-EP (Rev 0)数据手册
  • 军用温度范围
    (-55°C至+125°C)
  • 受控制造基线
  • 封装/测试厂
  • 制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供

产品详情

AD5668 是一种低功耗、8通道、16位缓冲电压输出DAC。该器件采用2.7 V至5.5 V单电源供电,通过设计保证单调性。

AD5668 内置一个片内基准电压源,内部增益为2。AD5668-1内置一个1.25 V、 5 ppm/°C基准电压源,满量程输出范围可达到2.5 V;AD5668-2、-3内置一个2.5 V 、5 ppm/°C基准电压源,满量程输出范围可达到5 V。上电时,片内基准电压源关闭,因而可以用外部基准电压。内部基准电压源则通过软件写入启用。

上述器件内置一个上电复位电路,确保DAC输出上电至0 V (AD5668-1、-2)或中量程(AD5668-3)并保持该电平,直到执行一次有效的写操作为止。此外还具有各通道独立省电特性,在省电模式下,器件在5 V时的功耗降至400 nA,并提供软件可选输出负载。

利用/LDAC功能可以同时更新所有DAC的输出,用户也能选择要同时更新的DAC通道。另外还有一个异步/CLR功能,更新至用户可编程码:零电平、中量程或满量程。

AD5668采用多功能三线式串行接口,能够以最高50 MHz的时钟速率工作,并与标准SPI 、QSPI 、MICROWIRE 、DSP接口标准兼容。它内置片内精密输出放大器,能够实现轨到轨输出摆幅。

AD5668-EP支持防务和航空航天应用(AQEC标准)

产品聚焦

  1. 8通道16位DAC。
  2. 1.25 V/2.5 V、5 ppm/°C片内基准电压源。
  3. 提供14引脚/16引脚TSSOP封装。
  4. 上电复位至0 V或中间电平。
  5. 关断功能。关断模式下,3 V时DAC的典型功耗为200 nA,5 V时为400 nA。

应用

  • 光收发器
  • 功率放大器控制
  • 数据采集系统
  • 数字增益和失调电压调整
  • AD5668数据手册:

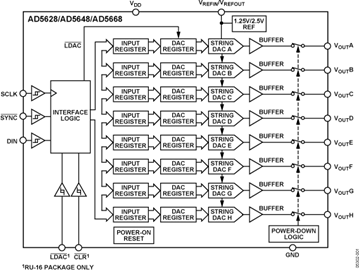

    AD5668引脚功能、电路图:

    CN0182:单电源、低功耗的可编程窗口检测器

    AD5668-1 八通道、低功耗、16位、缓冲电压输出DAC用于设置窗口限值。AD5668-1 内置一个片内1.25 V、5 ppm/°C基准电压源,满量程输出范围为0V至2.

    可编程的窗口检测器

    AD5668-1 八通道、低功耗、16位、缓冲电压输出DAC用于设置窗口限值。AD5668-1 内置一个片内1.25 V、5 ppm/°C基准电压源,满量程输出范围为0V至2.5V。

    采用+12V至±5V电源的精密、16位双极性输出电压源

    AD5668 8通道denseDAC 的单极性电压输出由AD8638 自稳零型运算放大器放大并进行电平转换。AD8638的最大漂移贡献仅为0.06 ppm/°C。
