优势和特点
- 高性能
- 高相对精度(INL)：12位时最大±1 LSB
- TUE：±0.14% FSR（最大值）
- 偏置误差：±1.5 mV（最大值）
- 增益误差：±0.06% FSR（最大值）
- 低漂移、2.5 V基准电压源温度系数：2 ppm/°C（典型值）
- 短路电流：40 mA
- 宽工作范围
- 温度范围：-40°C至+125°C
- 电源电压范围：2.7 V至5.5 V
- 简化实施方案
- 用户可选增益：1或2（GAIN引脚）
- 1.8 V逻辑兼容性
- 带回读或菊花链的50 MHz串行外设接口(SPI)
- 符合RoHS标准的28引脚、4 mm × 4 mm、LFCSP封装
产品详情

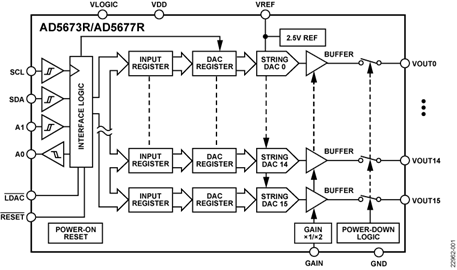

AD5673R/AD5677R为低功耗、16通道、12/16位、缓冲电压输出、数模转换器(DAC)，内置2.5 V、2 ppm/°C内部基准电压源（默认使能）和增益选择引脚，满量程输出电压为2.5 V（增益 = 1）或5 V（增益 = 2）。采用2.7 V至5.5 V单电源供电，通过设计保证单调性。AD5673R/AD5677R采用28引脚引脚架构芯片级封装(LFCSP)，内置一个上电复位(POR)电路，确保DAC输出上电至并保持在零电平，直到执行一次有效的写操作为止。AD5673R/AD5677R还内置关断模式，在此模式下，将功耗降至2 μA（典型值）。
应用
- 光收发器
- 基站功率放大器
- 过程控制（可编程逻辑控制器(PLC)输入/输出卡）
- 工业自动化
- 数据采集系统
产品聚焦
- 更高通道密度：4 mm × 4 mm LFCSP内封装16个通道。
- 高相对精度 (INL)。
AD5673R（12 位 ）：最大 ±1 LSB。
AD5677R（16 位 ）：最大 ±4 LSB。 - 低漂移，2.5V片内基准电压源。
