AD5684R

四通道、12位nanoDAC+ ,内置2 PPM/°C片内基准电压源和SPI接口

AD5684R产品信息:

概览

优势和特点

  • 高相对精度(INL):±2 LSB(最大值,16位)
  • 低漂移2.5 V基准电压源:2 ppm/°C(典型值)
  • 小型封装:3 mm × 3 mm、16引脚LFCSP封装
  • 总不可调整误差(TUE):±0.1% FSR(最大值)
  • 失调误差:±1.5 mV(最大值)
  • 增益误差:±0.1% FSR(最大值)
  • 高驱动能力:20 mA、0.5 V(供电轨)
  • 用户可选增益:1或2(GAIN引脚)
  • 复位到零电平或中间电平(RSTSEL引脚)
  • 1.8 V逻辑兼容性
  • 带回读或菊花链的50 MHz SPI
  • 低毛刺:0.5 nV-sec
  • 低功耗:3.3 mW (3 V)
  • 2.7 V至5.5 V电源
  • 温度范围:-40°C至+105°C

产品详情

AD5684R nanoDAC+ 是一款四通道、12位、轨到轨、电压输出DAC。该器件内置2.5 V、2 ppm/°C内部基准电压源(默认使能)和增益选择引脚,满量程输出为2.5 V(增益=1)或5 V(增益=2)。它采用2.7 V至5.5 V单电源供电,通过设计保证单调性,并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。提供3mm X 3mm LFCSP和TSSOP封装。

AD5684R还内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中间电平,直到执行一次有效的写操作为止。此外所有器件具有各通道独立省电特性,在省电模式下,器件在3 V时的功耗降至4 uA。

AD5684R采用多功能SPI接口,时钟速率高达50 MHz,包含一个为1.8V/3V/5V逻辑电平准备的VLOGIC引脚。

产品特色

  1. 高相对精度:AD5684R(12位):±1LSB INL(最大值)
  2. 低漂移片内基准电压源:温度漂移:2.5V时2ppm/°C
  3. 两种封装选择:3mm × 3mm、16引脚LFCSP或16引脚TSSOP

应用

  • 光收发器
  • 基站功率放大器
  • 过程控制(PLC I/O卡)
  • 工业自动化
  • 数据采集系统

AD5684R数据手册:

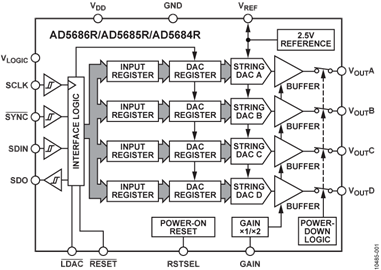

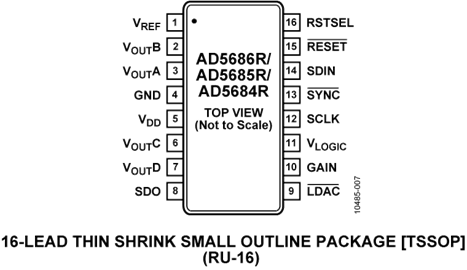

AD5684R引脚功能、电路图:
