AD5686产品信息：

概览

优势和特点
产品详情

优势和特点

高相对精度(INL)：16位时最大±2 LSB

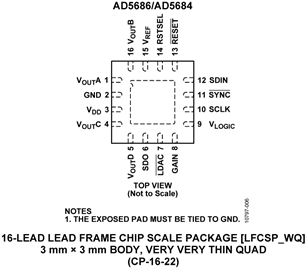

小型封装：3 mm × 3 mm、16引脚LFCSP
总不可调整误差（TUE）：±0.1% FSR（最大值）
失调误差：±1.5 mV（最大值）
增益误差：±0.1% FSR（最大值）
高驱动能力：20 mA，0.5 V（供电轨）
用户可选增益：1或2（GAIN引脚）

复位到零电平或中间电平（RSTSEL引脚）
1.8 V逻辑兼容
带回读或菊花链的50 MHz SPI
低毛刺：0.5 nV-s
鲁棒的HBM（额定值为4 kV）和FICDM ESD（额定值为1.5 kV）性能
低功耗：1.8 mW (3 V)
2.7 V至5.5 V电源供电
温度范围：-40°C至+105°C

产品详情

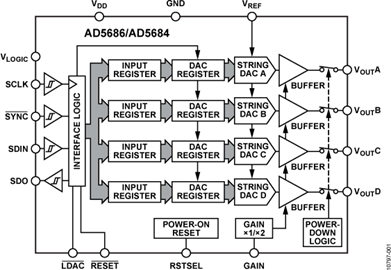

AD5686属于nanoDAC+ 系列产品，是一款低功耗、四通道、16位缓冲电压输出DAC。该器件内置增益选择引脚，满量程输出为0V至V(REF)（增益 = 1）或0V至2V(REF)F（增益 = 2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。提供3 mm × 3 mm LFCSP和TSSOP封装。

AD5686还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 µA。

AD5686采用多功能SPI接口，时钟速率最高达50 MHz，并均包含一个为1.8 V/3 V/5 V逻辑电平准备的V (LOGIC)引脚

产品特色
·高相对精度(INL)：±2 LSB（最大值）
·出色的直流性能
1. 总非调整误差：±0.1% FSR（最大值）
2. 失调误差：±1.5 mV（最大值）
3. 增益误差：±0.1% FSR（最大值）

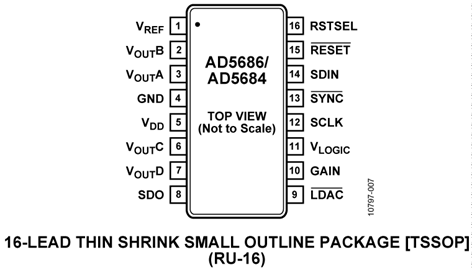

·两种封装选择：3 mm × 3 mm、16引脚LFCSP和16引脚TSSOP
应用
·数字增益和失调电压调整
·可编程衰减器
·过程控制（PLC I/O卡）
·工业自动化
·数据采集系统

ADI推出第二系列16位和12位3 V/5 V AD5686/96 DAC: Analog Devices, Inc.最近推出了第二系列四通道16位和12位3 V/5 V AD5686/96 DAC，采用节省空间的16引脚LFCSP和LFCSP封装。这些新型AD5686/96 nanoDAC+™四通道DAC提供业界最佳直流性能（最大INL = ±2 LSB，最大失调误差 = ±1.5 mV，最大增益误差= &
ADI公司扩展其业界领先的DAC产品系列: (NASDAQ: ADI)，全球领先的高性能信号处理解决方案供应商和数据转换器市场份额领先者*，最近推出了第二系列四通道16位和12位3 V/5 V AD5686/96 DAC，采用节省空间的16引脚LFCSP这些新型AD5686/96 nanoDAC+四通道DAC提供业界最佳直流性能（最大INL = ±2 LSB，
采用微型3mm x 3mm封装DAC: 新AD5686/96属于nanoDAC +?
