产品详情

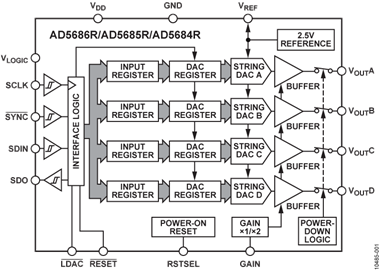

AD5686R nano DAC+(TM)是一款四通道、16位、轨到轨、电压输出DAC。该器件包含一个2.5V、2ppm/°C内部基准电压源（默认开启）和一个增益选择引脚，提供2.5V（增益=1）或5V（增益=2）的满量程输出。

采用2.7 V至5.5 V单电源供电，通过设计保证单调性，FSR增益误差低于0.1%，失调误差1.5mV。提供3mm X 3mm LFCSP和TSSOP封装。

AD5686R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。具有各通道独立省电特性，在省电模式下，器件在3 V时的功耗降至4 uA。

AD5686R采用多功能SPI接口，时钟速率高达50 MHz，包含一个为1.8V/3V/5V逻辑电平准备的VLOGIC引脚。

产品聚焦

1. 高相对精度：AD5686R（16位）：±2LSB INL（最大值）
2. 低漂移片内基准电压源：温度漂移：2.5 V时2 ppm/°C。
3. 小型封装：3mm × 3mm 16 引脚LFCSP或16引脚TSSOP

应用

• 光收发器
• 基站功率放大器
• 过程控制（PLC I/O卡）
• 工业自动化
• 数据采集系统
