AD5689R

双通道、16位 nanoDAC+,内置2 ppm/°C基准电压源和SPI接口

AD5689R产品信息:

概览

优势和特点

  • 高相对精度(INL)16位时最大±2 LSB
  • 低漂移2.5 V基准电压源:2 ppm/°C(典型值)
  • 小型封装:3 mm × 3 mm16引脚LFCSP
  • 总不可调整误差(TUE)±0.1% FSR(最大值)
  • 偏置误差:±1.5 mV(最大值)
  • 增益误差:±0.1% FSR(最大值)
  • 高驱动能力:20 mA0.5 V(供电轨)
  • 用户可选增益:12GAIN引脚)
  • 复位至零电平或中间电平(RSTSEL引脚)
  • 1.8 V逻辑兼容性
  • 带回读或菊花链的50 MHz SPI
  • 低毛刺:0.5 nV-sec
  • 低功耗:3.3 mW (3 V)
  • 电源电压:2.7 V5.5 V
  • 温度范围:-40°C+105°C
  • 通过AEC-Q100汽车应用认证
AD5689R-EP支持防务和航空航天应用(AQEC标准)
  • 下载AD5689R-EP数据手册(pdf)
  • 温度范围:-55°C+125°C
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/14634 DSCC图纸号

产品详情

AD5689R/AD5687R均属于nanoDAC+ 系列,分别是低功耗、双通道、16/12位缓冲电压输出数模转换器(DAC)。内置2.5 V2 ppm/°C内部基准电压源(默认使能)和增益选择引脚,满量程输出为2.5 V(增益=1)或5 V(增益=2)。这些器件采用2.7 V5.5 V单电源供电,通过设计保证单调性,并具有小于0.1% FSR的增益误差和1.5 mV的偏置误差性能。两款器件均提供3 mm × 3 mm LFCSPTSSOP封装。

AD5689R/AD5687R还内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中间电平,直到执行一次有效的写操作为止。此外器件均具有各通道独立掉电特性,在掉电模式下,器件在3 V时的功耗降至4 μA

AD5689R/AD5687R使用多功能串行外设接口(SPI),以最高50 MHz的时钟速率工作。两个器件均包含一个V(LOGIC)引脚,旨在支持1.8 V/3 V/5 V逻辑。

产品聚焦

  1. 高相对精度(INL)
    AD5689R16位):±2 LSB(最大值)
    AD5687R12位):±1 LSB(最大值)
  2. 低漂移2.5 V片内基准电压源。
    温度系数:2 ppm/°C(典型值)
    温度系数:5 ppm/°C(最大值)
  3. 两种封装选择。
    3 mm × 3 mm16引脚LFCSP
    16引脚TSSOP封装

应用

  • 光收发器
  • 基站功率放大器
  • 过程控制(PLC I/O卡)
  • 工业自动化
  • 数据采集系统

AD5689R数据手册:

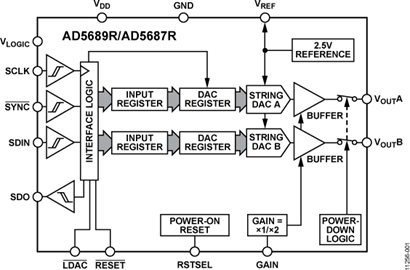

AD5689R引脚功能、电路图:

ADI推出扩展业界最小尺寸封装的nanoDAC

中国, 北京 Analog Devices, Inc.( AD5689R 数模转换器。
