优势和特点
- 超小型封装：
2 mm × 2 mm、8引脚LFCSP - 高相对精度(INL)：
16位时最大±2 LSB - 低漂移2.5 V基准电压源：
2 ppm/℃（典型值） - 可选输出范围：2.5 V或5 V
- 总不可调整误差(TUE)：FSR的±0.06%（最大值）
失调误差： ±1.5 mV（最大值）
增益误差： ±0.05 % FSR（最大值）
- 低毛刺：0.1 nV-sec
- 高驱动能力：20 mA
- 低功耗： 1.2 mW（3.3 V时）
- 独立逻辑电源： 1.8 V至5.5 V
- 宽工作温度范围： -40°C至+105°C
- 鲁棒的4 kV HBM ESD保护
产品详情

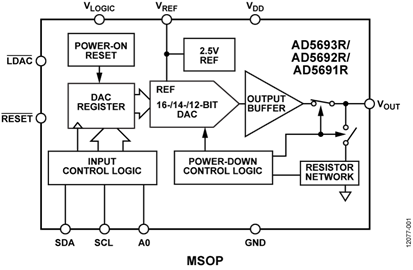

AD5693R / AD5692R / AD5691R / AD5693 均属于 nano DAC+ 系列，分别是低功耗、单通道、16/14/12位缓冲电压输出DAC。这些器件均内部集成默认2.5 V基准电压源，提供2 ppm/℃漂移。 输出范围可编程设置为0 V至V(REF)或0 V至2 × V(REF)。 采用2.7 V至5.5 V单电源供电，通过设计保证单调性。 提供2.00 mm ×2.00 mm、8引脚LFCSP或10引脚MSOP封装。
内部上电复位电路确保DAC寄存器上电时写入零电平，而内部输出缓冲器配置为正常模式。 AD5693R/AD5692R/AD5691R/AD5693具有关断模式，可在5 V时降低器件功耗至2 μA（最大值），并且提供软件可选的输出负载。
AD5693R/AD5692R/AD5691R/AD5693采用I(2)C接口。 某些器件选项还提供异步RESET引脚和V(LOGIC)引脚，可兼容1.8 V。
产品特色
- 高相对精度(INL)： 最大±2 LSB（AD5693R/AD5693，16位）
- 低漂移，2.5V片内基准电压源：
2 ppm/°C （典型温度系数）
5 ppm/°C （最大温度系数） - 2 mm × 2 mm、8引脚LFCSP和10引脚MSOP
应用- 过程控制
- 数据采集系统
- 数字增益和失调电压调整
- 可编程电压源
- 光学模块
