AD5696

内置I2C接口的四通道、16位nanoDAC+

AD5696产品信息:

概览

优势和特点

  • 高相对精度(INL):16位时最大±2 LSB
  • 小型封装:3 mm × 3 mm、16引脚LFCSP
  • 总不可调整误差(TUE):±0.1% FSR(最大值)
  • 失调误差:±1.5 mV(最大值)
  • 增益误差:±0.1% FSR(最大值)
  • 高驱动能力:20 mA,0.5 V(供电轨)
  • 用户可选增益:1或2(GAIN引脚)
  • 复位到零电平或中间电平(RSTSEL引脚)
  • 1.8 V逻辑兼容
  • 低毛刺:0.5 nV-s
  • 400 kHz I2C兼容型串行接口
  • 鲁棒的HBM(额定值为3.5 kV)和FICDM ESD(额定值为1.5 kV)性能
  • 低功耗:1.8 mW (3 V)
  • 2.7 V至5.5 V电源供电
  • 温度范围:-40°C至+105°C

产品详情

AD5696属于 nano DAC+ 系列产品,是一款低功耗、四通道、16位缓冲电压输出DAC。该器件内置增益选择引脚,满量程输出为0V至V(REF)(增益 = 1)或0V至2V(REF)(增益 = 2)。它采用2.7 V至5.5 V单电源供电,通过设计保证单调性,并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。提供3 mm × 3 mm LFCSP和TSSOP封装。

D5696还内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中间电平,直到执行一次有效的写操作为止。该器件具有各通道独立掉电特性,在掉电模式下,器件在3 V时的功耗降至4 µA。

AD5696采用多功能双线式串行接口,时钟速率最高达400 kHz,包含一个为1.8 V/3 V/5 V逻辑电平准备的V(LOGIC) 引脚。

产品特色
  • 高相对精度(INL):±2 LSB(最大值)
  • 出色的直流性能:
    1. 总不可调整误差:±0.1% FSR(最大值)
    2. 失调误差:±1.5 mV(最大值)
    3. 增益误差:±0.1% FSR(最大值)
  • 两种封装选择:3 mm × 3 mm、16引脚LFCSP和16引脚TSSOP
应用
  • 数字增益和失调电压调整
  • 可编程衰减器
  • 过程控制(PLC I/O卡)
  • 工业自动化
  • 数据采集系统

AD5696数据手册:

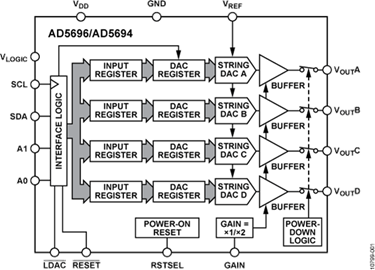

AD5696引脚功能、电路图:
