AD5697R

双通道、12位 nanoDAC+ ,内置2 ppm/°C基准电压源和 I2C接口

AD5697R产品信息:

概览

优势和特点

  • 低漂移2.5 V基准电压源:2 ppm/°C(典型值)
  • 小型封装:3 mm × 3 mm、16引脚LFCSP封装
  • 总不可调整误差(TUE):±0.1%满量程范围(FSR)(最大值)
  • 失调误差:±1.5 mV(最大值)
  • 增益误差:±0.1% FSR(最大值)
  • 高驱动能力:20 mA、0.5 V(供电轨)
  • 用户可选增益:1或2(GAIN引脚)
  • 复位到零电平或中间电平(RSTSEL引脚)
  • 1.8 V逻辑兼容性
  • 低毛刺:0.5 nV-sec
  • 400 kHz I2C兼容串行接口
  • 低功耗:3.3 mW (3 V)
  • 2.7 V至5.5 V电源
  • 温度范围:-40°C至+105°C

产品详情

AD5697R nano DAC+ 是一款双通道、12位、电压输出DAC。该器件内置2.5 V、2 ppm/°C内部基准电压源(默认使能)和增益选择引脚,满量程输出为2.5 V(增益=1)或5 V(增益=2)。它采用2.7 V至5.5 V单电源供电,通过设计保证单调性,并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。

AD5697R还内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中间电平并保持该电平,直到执行一次有效的写操作为止。此外这些器件均具有各通道独立掉电特性,在掉电模式下,器件在3 V时的功耗降至4 μA。

AD5697R采用多功能双线式串行接口,时钟速率最高达400 kHz,包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。

产品特色

  1. 精确直流性能。
    TUE:±0.1% FSR(最大值)
    失调误差:±1.5 mV(最大值)
    增益误差:±0.1% FSR(最大值)
  2. 低漂移2.5 V片内基准电压源。
    2 ppm/°C(典型温度系数)
    5 ppm/°C(最大温度系数)
  3. 两种封装选择。
    3 mm × 3 mm、16引脚LFCSP
    16引脚TSSOP

应用

  • 基站功率放大器
  • 过程控制(可编程逻辑控制器[PLC] I/O卡)
  • 工业自动化
  • 数据采集系统

AD5697R数据手册:

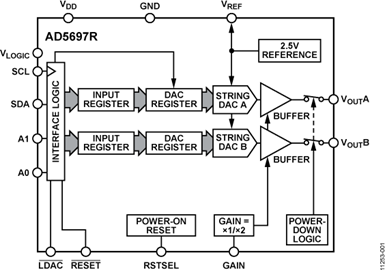

AD5697R引脚功能、电路图:
