优势和特点
- 8个软件可编程输出范围：0 V至5 V、0 V至10 V、0 V至16 V、0 V至20 V、±3 V、±5 V、±10 V、-2.5 V至+7.5 V；超量程：5%
- 总非调整误差(TUE)：0.1% FSR（最大值）
- 16位分辨率：±2 LSB（最大值），积分非线性(INL)
- 保证单调性：±1 LSB（最大值）
- 单通道、12位DAC
- 建立时间：7.5 µs（典型值）
- 集成基准电压缓冲器
- 低噪声：35 nV/√Hz
- 低毛刺：1 nV-sec
- 1.8 V逻辑兼容性
- 通过LDAC异步更新
- 异步复位(RESET)至零电平/中间电平
- DSP/微控制器兼容串行接口
- 鲁棒的4 kV HBM ESD保护

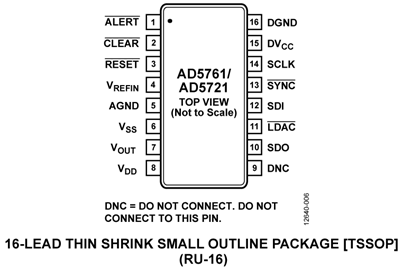

- 提供16引脚TSSOP和16引脚LFCSP封装
- 工作温度范围：-40°C至+125°C
产品详情

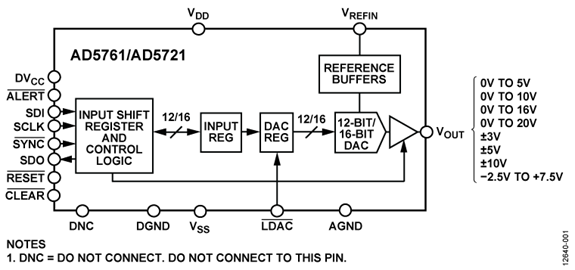

AD5761 /AD5721分别是单通道、16/12位串行输入、电压输出数模转换器(DAC)， 采用单电源（4.75 V至30 V）或双电源（-16.5 V至0 V V(SS)和4.75 V至16.5 V V(DD)）供电， 集成输出放大器和基准电压源缓冲器，构成使用极为方便的通用解决方案。
这些器件可保证单调性，选定范围内的积分非线性(INL)为±2 LSB（最大值），噪声为35 nV/√Hz，建立时间为7.5 μs。
AD5761 /AD5721采用串行接口，能够以最高50 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。 利用双缓冲，DAC输出可实现异步更新。 输入编码为用户可选的二进制补码或偏移二进制。 异步复位功能可将所有寄存器复位至默认状态。 用户可通过控制寄存器中的RA[2:0]位选择输出范围。
这些器件采用16引脚TSSOP封装，保证具有-40°C至+125°C的工业温度范围。
应用
- 工业自动化
- 仪器仪表、数据采集
- 开环/闭环伺服控制、过程控制
- 可编程逻辑控制器
