AD5724R

完整的四通道、12位、串行输入、单极性/双极性电压输出DAC、内置基准电压源

AD5724R产品信息:

概览

优势和特点

  • 完整、四通道、12/14/16位DAC
  • 采用单电源/双电源供电
  • 软件可编程输出范围:
    +5 V、+10 V、+10.8 V、±5 V、±10 V、±10.8 V
  • 积分非线性(INL)误差:±16 LSB(最大值);微分非线性(DNL)误差:±1 LSB(最大值)
  • 总不可调整误差(TUE):0.1% FSR(最大值)
  • 建立时间:10 μs(典型值)
  • 集成基准电压源:±5 ppm/°C(最大值)
  • 集成基准电压缓冲器
  • 欲了解更多特性,请参考数据手册

产品详情

AD5724R/AD5734R/AD5754R分别是四通道、12/14/16位、串行输入、电压输出数模转换器(DAC),采用+4.5 V至+16.5 V单电源或±4.5 V至±16.5 V双电源供电。标称满量程输出范围可通过软件选择,选项有+5 V、+10 V、+10.8 V、±5 V、±10 V和±10.8 V。同时还内置输出放大器、基准电压缓冲器以及专有上电/省电控制电路。

这些器件可保证单调性,最大积分非线性(INL)误差为±16 LSB,噪声很低,典型建立时间为10 μs,并且内置+2.5 V片内基准电压源。

AD5724R/AD5734R/AD5754R采用串行接口,能够以最高30 MHz的时钟速率工作,并且与DSP和微控制器接口标准兼容。利用双缓冲,所有DAC可实现同时更新。对于双极性输出,输入编码为用户可选的二进制补码或偏移二进制(取决于 BIN/2sCOMP引脚的状态),单极性输出则为标准二进制。利用异步清零功能,可将所有DAC寄存器清零至用户可选的零电平或中间电平输出。这些器件采用24引脚TSSOP封装,保证温度范围为-40°C至+85°C工业温度范围。

应用

  • 工业自动化
  • 闭环伺服控制、过程控制
  • 汽车测试与测量
  • 可编程逻辑控制器

AD5724R数据手册:

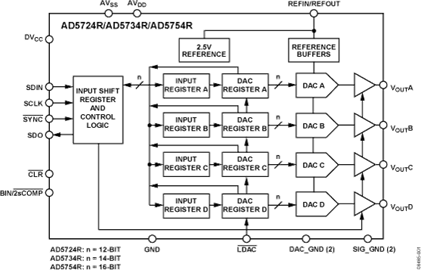

AD5724R引脚功能、电路图:
