输出电压摆幅由两个参考输入V(REFP)和V(REFN)设置。当V(REFN)输入设置为0V且V(REFP)设置为正电压时，DAC可提供单极性正输出范围。采用类似的配置，即V(REFP)设置为0 V且V(REFN)为负电压时，DAC可提供单极性负输出范围。双极性输出通过V(REFP)和V(REFN)均与非零电压相连来配置。这种设置输出电压范围的方法不依赖于温度系数不同的内部与外部电阻，因此优于双极性偏移方法。

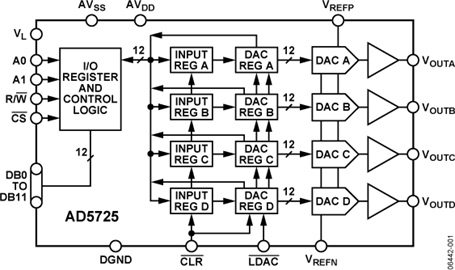

数字控制允许用户从任何DAC加载或回读数据，加载任何DAC，并一次将数据传输至所有DAC。

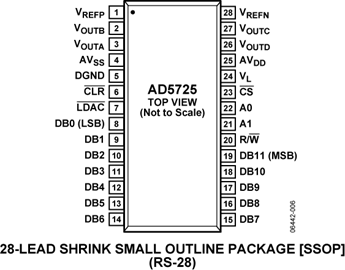

AD5725采用28引脚SSOP封装。它可以采用各种电源和基准电压工作，电源电压范围为+5 V至±15 V单电源，基准电压范围为+2.5 V至±10 V。采用±15 V电源供电时，功耗低于270 mW；采用+5 V电源供电时，功耗仅为40 mW。该器件的工作温度范围为-40°C至+85℃。
应用
- 工业自动化
- 闭环伺服控制、过程控制
- 汽车测试与测量
- 可编程逻辑控制器
数据库手册，Rev. 0， 7/07
