AD5735

四通道、12位、串行输入、4-20 mA和电压输出DAC,提供动态电源控制

AD5735产品信息:

概览

优势和特点

  • 12位分辨率和单调性
  • 用于散热管理的动态电源控制
  • 电流和电压输出引脚可连接到一个引脚
  • 输出电流范围:0mA-20mA、4mA-20mA或0mA-24mA±0.1% TUE(总非调整误差)(最大值)
  • 电压输出范围(含20%超量程):0-5V、0-10V、±5V、±10V±0.09% TUE(最大值)
  • 用户可编程失调与增益
  • 片内诊断
  • 片内基准电压源:最大温漂±10 ppm/°C
  • 温度范围:-40℃至+105℃

产品详情

AD5735是一款四通道、电压和电流输出DAC,采用-26.4 V至+33V电源供电。

在电流模式,借助针对减少片内功耗而优化的DC/DC升压转换器,片内动态电源控制功能可以在7.4 V至29.5 V范围内调节输出驱动器的电压,使封装功耗最小。

该器件采用多功能三线式串行接口,能够以最高30MHz的时钟速率工作,并与标准SPI、QSPI 、MICROWIRE 、DSP和微控制器接口标准兼容。该串行接口还提供可选的CRC-8分组错误校验功能,以及用于监控接口活动的看门狗定时器。

产品聚焦
- 用于散热管理的动态电源控制
- 12位性能
- 四通道

应用
- 过程控制
- 执行器控制
- PLC

AD5735数据手册:

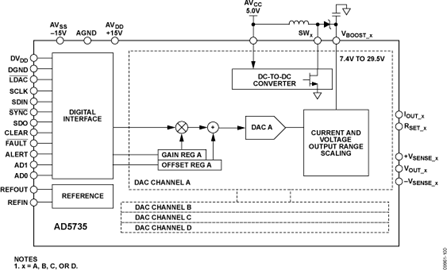

AD5735引脚功能、电路图:

AD5735

【用 途】 数据转换器【性能 参数】 采用双面64脚封装。 引脚配置图:【互换 兼容】【用 途】 【性能 参数】【互换 兼容】
