产品详情

AD5744R是一款四通道、14位、串行输入、双极性电压输出DAC，采用±11.4 V至±16.5 V电源供电。标称满量程输出范围为±10 V。它内置输出放大器、基准电压缓冲器以及专有上电/省电控制电路。该器件还有一个数字I/O端口，可通过串行接口进行编程，并且内置一个模拟温度传感器。每个通道均配有数字偏置与增益调整寄存器。

AD5744R是一款高性能转换器，可保证单调性，积分非线性(INL)误差为±1 LSB，噪声很低，建立时间为10 μs。它内置一个5 V片内基准电压源，其最大温度系数为10 ppm/°C。上电期间，当电源电压变化时，VOUTx通过一个低阻抗路径箝位在0 V。

AD5744R基于iCMOS 技术平台，它可为工业/仪器设备OEM的模拟系统设计师提供能在较高电压下工作的高性能IC。基于该平台能够开发出可采用30 V电源、工作电压为±15 V的模拟IC，同时可降低功耗、缩小封装尺寸并提升交流与直流性能。

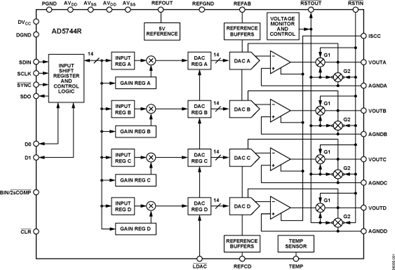

AD5744R采用串行接口，能够以最高30 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用双缓冲，DAC可实现同时更新。输入编码可以通过编程设置为二进制补码或偏移二进制格式。异步清零功能可将数据(DATA)寄存器清零至双极性零或零电平，具体取决于所用的编码方式。AD5744R是闭环伺服控制和开环控制应用的理想之选。它采用32引脚TQFP封装，额定温度范围为-40°C至+85°C工业温度范围（功能框图请参见图1）。

应用
- 工业自动化
- 开环/闭环伺服控制
- 过程控制
- 数据采集系统
- 自动测试设备
- 汽车测试与测量
- 高精度仪器仪表
