AD5764是一款四通道、16位、串行输入、双极性输出DAC,工作电压范围为±11.4 V至±16.5 V。标称满量程输出范围为±10 V。该器件内置输出放大器、基准电压缓冲器以及专有上电/关断控制电路。还有一个数字I/O端口,可通过串行接口进行编程。每个通道均配有数字失调与增益调整寄存器。
AD5764是一款高性能转换器,保证单调性,积分非线性(INL)为±1LSB,噪声很低,建立时间为10μs。上电期间,当电源电压变化时,VOUTx通过一个低阻抗路径箝位在0 V。

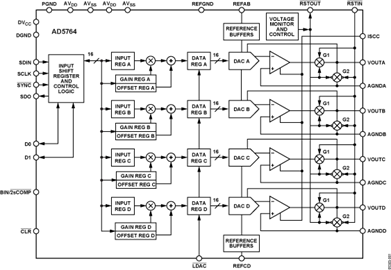

AD5764采用串行接口,能够以最高30 MHz的时钟速率工作,并且与DSP和微控制器接口标准兼容。利用双缓冲,所有DAC可实现同时更新。输入编码可以通过编程设置为二进制补码或偏移二进制格式。异步清零功能可将所有数据寄存器清零至双极性零或零电平,具体取决于所用编码方式。AD5764是闭环伺服控制和开环控制应用的理想之选。它采用32引脚TQFP封装,保证温度范围为-40°C至+85°C工业温度范围。功能框图参见图1。
应用
电路功能与优势 本电路采用四通道、16位、串行输入、双极性电压输出DAC AD5764,可提供高精度、双极性数据转换。它利用精密基准电压源ADR02在整个工作温度范围内实现最佳DAC性能。电路描述 AD5764是一款高性
