产品详情

AD5765是一款四通道、16位、串行输入、双极性电压输出数模转换器(DAC)，工作电压范围为±4.75 V至±5.25 V。标称满量程输出范围为±4.096 V。该器件内置输出放大器、基准电压缓冲器以及专有上电/断电控制电路。还有一个数字I/O端口，可通过串行接口进行编程。每个通道均配有数字失调与增益调整寄存器。

AD5765是一款高性能转换器，保证单调性，积分非线性(INL)为±1LSB，噪声很低，建立时间为10μs。上电期间，当电源电压变化时，输出通过一个低阻抗路径箝位在0 V。

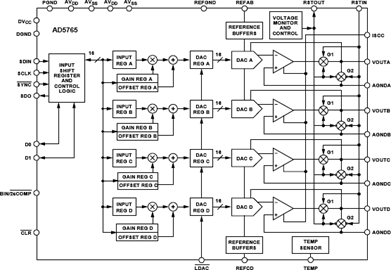

AD5765采用串行接口，能够以最高30 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用双缓冲，所有DAC可实现同时更新。输入编码可以通过编程设置为二进制补码或偏移二进制格式。异步清零功能可将所有DAC寄存器清零至双极性零或零电平，具体取决于所用的编码方式。AD5765是闭环伺服控制和开环控制应用的理想之选。它采用32引脚TQFP封装，保证温度范围为-40°C至+105℃工业温度范围。图1为AD5765的功能框图。

应用：

工业自动化

开环/闭环伺服控制

过程控制

数据采集系统

自动测试设备

汽车测试与测量

高精度仪器仪表
