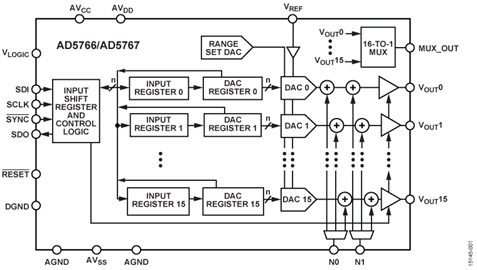

AD5766/ AD5767 均为 16 通道 16 位/12 位电压输出 denseDAC 模数转换器 (ADC)。
这些 DAC 可从外部 2.5 V 基准电压源生成数个输出电压范围。根据所选的电压范围，可以调节输出范围的中点，得到低至 -20 V 的最低输出电压或高达 +14 V 的最高输出电压。16 个通道中的每个通道都可用集成式输出电压多路复用器进行监控。
AD5766/AD5767 具有可以吸收或提供高达 20 mA 电流的集成式输出缓冲器。连同这些缓冲器一起，可以通过专用抖动引脚将一个低频信号叠加到每个 DAC 输出。这些专用抖动引脚可减少类似外部实施（如运算放大器或电阻器）所需的外部组件数量，从而简化系统设计。外部组件的减少使得 AD5766/AD5767 适用于磷化铟 Mach Zehnder 调制器 (InP MZM) 偏置应用。
这些器件包含一个加电复位 (POR) 电路，可确保 DAC 输出在加电时箝位接地，并保持在此电平，直到配置 DAC 的输出范围。所有 DAC 的输出都通过寄存器配置进行更新，并具有同时更新用户可选 DAC 通道的附加功能。
AD5766/AD5767 使用一个多功能 4 线串行接口，在写入模式下，该接口以高达 50 MHz 的时钟频率工作，并与串行外设接口 (SPI)、QSPI 、MICROWIRE 和 DSP 接口标准兼容。AD5766/AD5767 还包含一个用于 1.8 V/3.3 V/5 V 逻辑的 VLOGIC 引脚。
AD5766/AD5767 采用 4 mm × 4 mm WLCSP 封装和 40 引脚 LFCSP 封装。AD5766/AD5767 的工作温度范围为 -40°C 至 +105°C。
