AD585是一款完整的单芯片采样保持电路，由高性能运算放大器、超低泄漏模拟开关和FET输入积分放大器串联组成。内部保持电容和匹配的应用电阻提供高精度特性和应用灵活性
高速10位和12位数据采集系统要求快速采集时间、低采样保持失调和低下降率，AD585堪称理想之选。它能以±0.01%的精度在最长3 µs时间内采集一个信号，然后利用片内保持电容保持该信号，最大采样保持失调为3 mV，下降率低于1 mV/ms。如果需要更低的下降率，可以外加一个更大的保持电容。
AD585采用的高速模拟开关孔径抖动为0.5 ns，因此能以12位分辨率采集频率高达78 kHz的满量程（20 V峰峰值）信号。
在采样模式下，AD585可以利用任何用户定义的反馈网络提供所需的任何增益。片内精密薄膜电阻可用于提供+1、-1或+2的增益。保持模式下的输出阻抗足够低，即使驱动逐次逼近型ADC所提供的动态负载时，也能保持精确的输出信号。不过输出端具有保护功能，能够防止意外短路损坏器件。
HOLD命令的控制信号可以是高电平有效或低电平有效。如果提供合适的参考电平，差分HOLD信号可以兼容所有逻辑系列。片内TTL参考电平用于兼容TTL。
AD585按性能分为三级。JP级的额定温度范围为0°C至+70°C商用温度范围，采用20引脚PLCC封装。AQ级的额定温度范围为-25°C至+85°C工业温度范围，采用14引脚cerdip封装。SQ和SE级的额定温度范围为-55°C至+125°C军用温度范围，采用14引脚cerdip和20引脚LCC封装。
如图所示为AD585应用于A／D变换系统的电路。AD585具有快速的采样时间，因此可以将其用于多通道数据采集系统中，完成高频信号和高通过率的高速A／D变换。AD585完成信号的采样保持工作，AD578K完成信号的模数转换任务。0～10V模拟信号由AD585的2脚输入，采样保持后由8脚输出到AD578K的27脚，经过AD578K将模拟信号转换为12bit数字信号输出。采样保持状态由AD578K的STATUS端(20脚)输出控制信号到AD585的HOLD端(12脚)完成。当HOLD=0时，
如图所示为AD585的12bitA／D变换系统电路。AD585具有快速的采样时间，因此可应用于多通道数据采集系统中，完成高频信号和高通过率的高速A／D变换。AD585完成信号的采样保持工作，AD574A完成信号的模数转换任务。0～10V模拟信号由AD585的2脚输入，采样保持后由8脚输出到AD574A的13脚，经过AD574A将模拟信号转换为12bit数字信号输出。采样保持状态由AD574A的STATUS端(28脚)输出控制信号到AD585的HOLD端(12脚)完成。当HOLD=0时，电路
如图所示为AD585的12bit A／D变换系统电路。AD585具有快速的采样时间，因此可应用于多通道数据采集系统中，完成高频信号和高通过率的高速A／D变换。AD585完成信号的采样保持工作， AD574A完成信号的模数转换任务。0～10V模拟信号由AD585的2脚输入，采样保持后由8脚输出到AD574A的13脚，经过AD574A将模拟信号转换为12bit数字信号输出。采样保持状态由AD574A的
AD585增益=+1时的有效采样保持电路图如图所示
如图所示为AD585增益=-1时的有效采样保持电路。信号由RIN端(10脚)输入，而

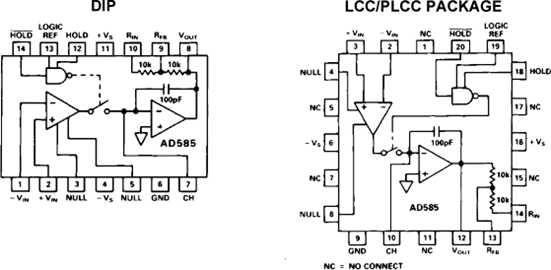

AD585快速采样时间、低采样保持失调和下降特性使得其成为高速10～12bit数据采集系统的理想选择。 引脚排列如图所示：【互换 兼容】
如图所示为AD585增益=-1时的有效采样保持电路。信号由RIN端(10脚)输入，而
AD585是完整的单片采样保持放大器，包括一个高性能运算放大器串联一个具有极低漏电流的开关和一个FET输入集成放大器。其内部的保持电容和与之匹配的应用电阻可提供高精度和应用的灵活性。AD585快速采样时间、低采样保持失调和下降特性使得其成为高速10～12bit数据采集系统的理想选择。其引脚排列如图所示。
