AD586

高精度5 V基准电压源

AD586产品信息:

概览

优势和特点

  • 激光调整高精度
    5.00 V ± 2.0 mV (M级)
  • 经过调整的温度系数
    2 ppm/°C(最大值,0°C至70°C,M级)
    5 ppm/°C(最大值,-40°C至+85°C,B级和L级)
    10 ppm/°C(最大值,-55°C至+125°C,T级)
  • 低噪声:100 nV/√Hz
  • 降噪能力
  • 输出调整能力
  • 提供符合MIL-STD-883标准的版本
  • 提供工业温度范围SOIC封装
  • 输出源电流或吸电流:10 mA

产品详情

AD586代表了先进单芯片基准电压源领域取得的重大进步。它采用专有离子植入嵌入式齐纳二极管,并对高度稳定的薄膜电阻进行激光晶圆调整,从而能够以较低的成本提供出色的性能。

AD586的性能明显高于大多数其它5 V基准电压源。它采用工业标准引脚排列,因此许多系统都可以利用AD586迅速完成升级。基准电压源设计采用嵌入式齐纳方法,使噪声和漂移均低于带隙基准电压源。该器件还提供降噪引脚,可进一步降低嵌入式齐纳二极管产生的噪声电平。

AD586推荐用作需要外部精密基准电压源的8位、10位、12位、14位或16位数模转换器(DAC)的基准电压源。该器件也适合最高14位精度的逐次逼近型或集成式模数转换器(ADC),而且其性能通常优于标准片内基准电压源。

AD586J/K/L/M的额定工作温度范围为0°C至+70°C,AD586A/B为-40°C至+85°C,AD586S/T则为-55°C至+125°C。AD586J/K/L/M提供8引脚塑封DIP封装;AD586J/K/L/A/B提供8引脚塑封表贴小型(SO)封装;AD586J/K/L/S/T提供8引脚CERDIP封装。

AD586数据手册:

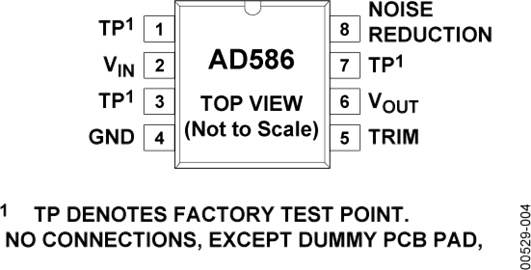

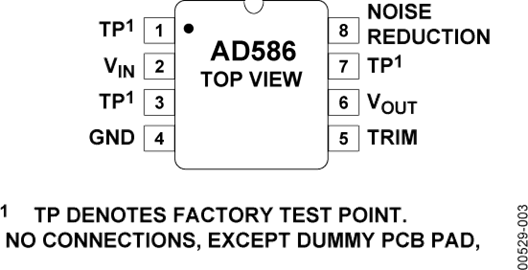

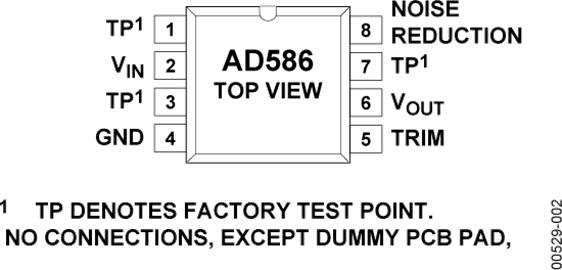

AD586引脚功能、电路图:

采用AD586产生-5.000V电压电路图

下面是 [采用AD586产生-5.000V电压电路图]的电路图  采用AD586产生-5.000V电压电路图(责任编辑:自然美)

AD586的叠加使用电路图

下面是 [AD586的叠加使用电路图]的电路图  AD586的叠加使用电路图(责任编辑:自然美)

AD586的内部结构框图与管脚配置电路图

下面是 [AD586的内部结构框图与管脚配置电路图]的电路图  AD586的内部结构框图与管脚配置电路图(责任编辑:自然美)

采用AD586构成的精密电流源电路图

下面是 [采用AD586构成的精密电流源电路图]的电路图  采用AD586构成的精密电流源电路图(责任编辑:自然美)

AD586的叠加使用电路

AD586的叠加使用电路图中是采用三个AD586叠加产生+5.000V,+10.000和+15.000V的基准电压电路,用于系统需要不同的电压基准源,只要超过最大负载电流,可将任意个AD586叠加使用。

采用AD586产生

摘要: 下面是 [采用AD586产生-5.000V电压电路图]的电路图 采用AD586产生-5.000V电压电路图...

AD586的内部结构框图与管脚配置图

AD586的内部结构框图与管脚配置图

采用AD586构成的精密电流源电路

采用AD586构成的精密电流源电路图中是采用AD586构成的精密电流源电路,选用适当的限流电阻Ru,使负载电流在静态电流至10MA范围内变化。

AD586

【用 途】 【性能 参数】【互换 兼容】

高精度5V基准源AD586

型号:AD586关键字:AD586,精密基准源,埋藏齐纳二极管简介:AD586高精度5V基准源是ANALOGDEVICES公司生产的新型离子注入埋藏齐纳二极管器件,它体现了单片电压基准源技术水平的新进展
