AD5933是一款高精度的阻抗转换器系统解决方案，片上集成频率发生器与12位、1 MSPS的模数转换器(ADC)。用频率发生器产生的信号来激励外部复阻抗，外部阻抗的响应信号由片上ADC进行采样，然后由片上DSP进行离散傅里叶变换(DFT)处理。DFT算法在每个频率上返回一个实部(R)数据字和一个虚部(I)数据字。
校准之后，很容易算出各扫描频率点的阻抗幅度和相对相位。计算是利用实部和虚部寄存器内容在片外完成，寄存器内容可以从串行I(2)C接口读取。
ADI公司还提供一款类似器件 AD5934 ，它是一款2.7 V至5.5 V、250 kSPS、12位阻抗转换器，内置温度传感器，并采用16引脚SSOP封装。
应用
AD5933是一款高精度的阻抗测量芯片，内部集成了带有12位，采样率高达1MSPS的AD转换器的频率发生器。本文设计了一个用单片机控制AD5933实现阻抗测量的系统。单片机选择的ADI公司的ADμC848。单片机和AD5933通过串口实现通讯，单片机控制对AD5933的工作模式
【用 途】 【性能 参数】【互换 兼容】
ADI公司的高精度阻抗测量解决方案CN0217采用12位阻抗转换器AD5933/AD5934.AD5933是1MSPS的12位ADC,而AD5934是250KSPS的12位ADC,内部集成了温度传感器(±2°C),系统精度0.5%,工作电压2.7V-5.5V,图1的电路优化了信号链

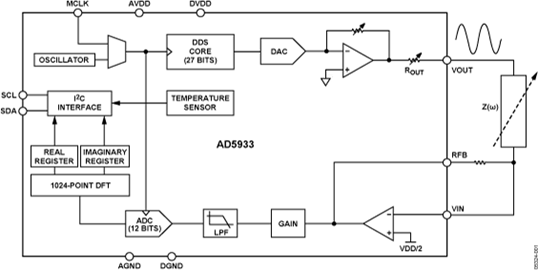

AD5933/34功能框图 AD5933是一种高精密度的阻抗转换器系统解决方案，结合了一个片内的频率发生器和一个12 bit, 1 MSPS的ADC。
1 AD5933芯片概述1.1 主要性能AD5933 是一款高精度的阻抗测量芯片,内部集成了带有12位,采样率高达1MSPS的AD转换器的频率发生器.这个频率发生器可以产生特定的频率来激励外部电阻,电阻上得到的响应信号被
利用DFT数字正交解调与利用乘法器正交解调相比的优势在于：正交解调方法要求本振和信号载波同频同相，否则解调后的信号会产生频差和相差，不利于信号恢复。利用模拟乘法器方法解调，很难实现载波同步，甚至还要增加模拟锁相环电路，而DFT从算法上严格保证了本振和载波的同频同相。其次正交解调要求两个本振信号完全正交，否则恢复原信号时会产生虚假信号，DFT算法很好的保证两个本振严格正交。DFT算法实现了数字锁相的过程，保证了
其基本测量方式是通过体表电极向检测对象施加安全的激励电流，并使用体表电极检测相应的电压变化，获取相关信息。该方法具有无创、无害、廉价的优点。生物电阻抗技术是利用生物组织与器官的电特性及其变化规律提取与人体生理、病理状况相关的生物医学信息的检测技术。目前针对生物阻抗测量系统的研究和文章很多，主要集中在对整个测量系统某组成部分的设计。显然，这些研究和设计工作均在某一方面对生物阻抗测量系统的精度提高做出
