增益以dB为线性，经过精密校准，而且不随温度和电源电压而变化。增益由高阻抗(50 毫欧)、低偏置(200 nA)差分输入控制；比例因子为25 mV/dB，因此仅需要1 V的增益控制电压就能覆盖增益范围的中间40 dB。无论选择何种范围，均提供1 dB的超量程和欠量程。对于40 dB变化，增益控制响应时间不到1 μs。
差分增益控制接口允许使用差分或单端正或单端负控制电压。可将数个这种放大器级联起来，由其增益控制增益偏置以优化系统信噪比(SNR)。
AD603可以驱动低至100 欧姆的负载阻抗，且失真较低。对于采用5 pF分流的500 欧姆负载，10 MHz时，±1 V正弦输出的总谐波失真通常为-60 dBc。进入500 欧姆负载的峰值额定输出为±2.5 V（最小值）。
AD603采用专有的专利电路结构X-AMP 。X-AMP含有0 dB至-42.14 dB可变衰减器，后接固定增益放大器。由于存在衰减器，放大器永远不必处理较大输入，并且可以用负反馈来定义其（固定）增益和动态性能。衰减器具有经激光调整至±3%的100 欧姆输入电阻，且包含7级R-2R梯形网络，使触点之间的衰减为6.021 dB。利用专有插值技术，可提供以dB为单位的线性连续增益控制功能。
AD603的工作温度范围为-40°C至+85°C。
应用
AD603构成的程控增益放大器图4是AD603在信号采集系统中的应用电路,两级AD603构成程控增益放大器。该电路采用二级AD603顺序级联构成,其输出经过高速A/D采样后,由DSP计算需调节的增益量并控制A/D以获得调节增益控制电压,从而精确地控制放大器的增益。图中的C16、C17、C18、C19用于电源去耦;C20、C21、C26为放大器的级间耦合电容;C23,C25用于AD603频响的高频提升。AD603在信号采集系统中的应用
【用 途】 【性能 参数】【互换 兼容】
AD603的极限参数： ●电源电压Vs：±7.5V；&
增益控制的核心电路由可变增益运算放大器AD603和精密运算放大器ADOP37组成。其中以AD603为核心，辅以外围电路实现程控放大器，其增益与控制电压成线性．单片机控制D／A输出控制放大增益。
该电路采用两片AD603级联实现可控增益范围为0 dB～60 dB。AD603单片增益范围为10 dB~30 dB,输入控制电压范围为0 V～l 1。其中，一级AD603电路图如图所示。由于AD603的输入阻抗仅100 Ω，要满足系统电阻要求，必须增加输入缓冲来提高输入阻抗。

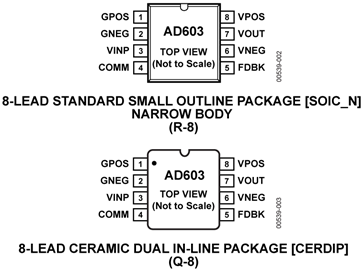

AD603正

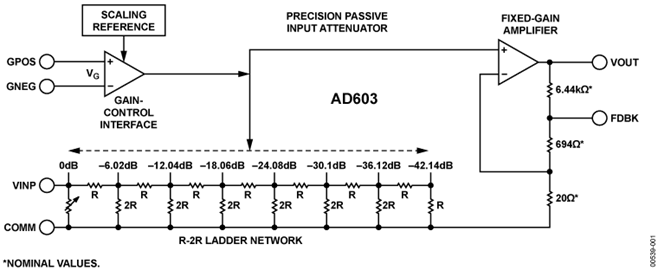

AD603的原理框图AD603的简化原理框图如图2所示,它由无源输入衰减器、增益控制界面和固定增益放大器三部分组成。
ad603应用电路图3是由两级AD603构成的具有自动增益控制的放大电路,图中由Q1和R8组成一个检波器,用于检测输出信号幅度的变化。
具有自动增益控制的放大电路图3是由两级AD603构成的具有自动增益控制的放大电路,图中由Q1和R8组成一个检波器,用于检测输出信号幅度的变化。AD603在信号采集系统中的应用
其中放大模块由可变增益放大器AD603实现，最大增益60dB，10dB步进可调，增益误差小于1％。
