AD604是一款超低噪声、精度极高、双通道、线性dB可变增益放大器(VGA)，针对超声应用中基于时间的可变增益控制进行了优化，但同样支持任何要求低噪声、宽带宽、可变增益控制的应用。AD604的每个通道均提供300 k欧姆输入电阻和单极性增益控制，使用方便。用户自定义的增益范围、增益调整比例(dB/V)和输出直流电平转换则使性能进一步得到优化。

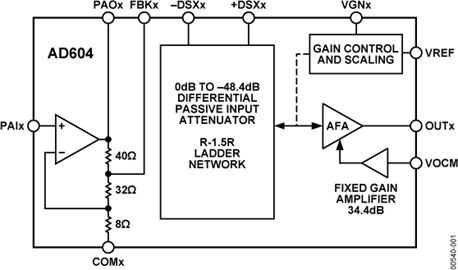

AD604的每个通道均采用高性能前置放大器，折合到输入端的噪声电压为0.8 nV/√Hz。借助差分输入指数放大器(DSX-AMP)架构，AD604可实现精度极高的线性dB响应。每个DSX-AMP均内置6.908 dB至48.36 dB可变衰减器，后接高速固定增益放大器。该衰减器为7级R-1.5R梯形网络。
线性dB增益响应的方程式为：
5和10之间的前置放大器增益(14 dB和20 dB))，使每通道的总增益范围为0 dB至48 dB和6 dB至54 dB。通过旁路第二通道的前置放大器，便可以将AD604的两个通道级联起来，以提供更高的增益范围。不过，在多通道系统中，将AD604与AD60x VGA系列中不包含前置放大器的其它器件级联起来，则可以提供更有效的解决方案。AD604提供对前置放大器输出的访问，从而可以在前置放大器与差分衰减器级之间进行外部滤波。
注意，比例因子最高可达40 dB/V，但比例因子超过30 dB/V时精度会降低。比例因子为20 dB/V时，增益线性dB调整的控制电压(VGN)范围为0.4 V至2.4 V。如果高于或低于此增益控制范围，增益就会偏离理想的线性dB控制法则。0.1 V以下的增益控制区域不用于增益控制。事实上，当增益控制电压小于50 mV时，放大器通道进入省电模式，功耗为1.9 mA。
AD604采用24引脚SSOP、SOIC和PDIP封装，保证工作温度范围为-40°C至+85°C。
应用
数据手册，Rev. E，10/2008
AD604是AnalogDevices（AD公司）的产品。和同类产品相比，AD604具有超低噪声、高精度、增益连续可调，且增益的分贝（dB）数和增益的控制电压成正比的特点。因此，在这方面，AD604是一个理想的超声TGC放大器，它能有效减小送入A／D转换器的信号动态范围。AD604的主要特点如下：具有超低的输入噪声，在最大
AD604 是AD公司生产的一种低噪声、高精度、双通道、可变增益 放大器 。它具有增益的分贝数和增益控制电压成正比的特性，特别适合于超声仪器中的时间增益补偿电路的应用。文中介绍了AD604的特点、结构和使用方法，并介绍了一种基于该芯片的 超声衰减补偿 的典型应用电路。 AD604是Analog DevICes（AD公司）的产品。和同类产品相比，AD604具有超低噪声、高精度、增益连续可调，且增
【用 途】 可变增益放大器【性能 参数】 AD604具有超低噪声、高精度、增益连续可调，且增益的分贝（dB）数和增益的控制电压成正比的特点。因此，在这方面， AD604是一个理想的超声TGC放大器，它能有效减小
AD604是Analog Devices（AD公司）的产品。和同类产品相比，AD604具有超低噪声、高精度、增益连续可调，且增益的分贝（dB）数和增益的控制电压成正比的特点。因此，在这方面， AD604是一个理想的超声TGC放大器，它能有效减小送入A／D转换器的信号动态范围。A
【用 途】 【性能 参数】【互换 兼容】
AD604是Analog DevICes（AD公司）的产品。和同类产品相比，AD604具有超低噪声、高精度、增益连续可调，且增益的分贝（dB）数和增益的控制电压成正比的特点。因此，在这方面， AD604是一个理想的超声
和同类产品相比，AD604具有超低噪声、高精度、增益连续可调，且增益的分贝（dB）数和增益的控制电压成正比的特点。因此，在这方面， AD604是一个理想的超声TGC放大器，它能有效减小送入A／D转换器的信号动态范围。AD
