借助差分输入、单电源指数放大器(DSX-AMP)架构，AD605可实现高性能线性dB响应。每个DSX-AMP均内置0 dB至-48.4 dB可变衰减器，后接高速固定增益放大器。衰减器基于7级R-1.5R梯形网络。触点之间的衰减为6.908 dB，整个梯形网络的衰减为48.360 dB。当VOCM偏置VP/2时，DSX-AMP架构提供1.8 nV/√Hz输入噪声谱密度，并接受±2.0 V输入信号。
AD605的每个独立通道均提供48 dB增益范围，并可针对应用优化增益范围。-14 dB至+34 dB与0 dB至+48 dB之间的增益范围可以通过引脚FBK与引脚OUT之间的单个电阻进行选择。将引脚FBK与引脚OUT短路或者使引脚FBK保持断开，可分别实现低段和高段增益范围。将AD605的两个通道级联起来，便可在单芯片封装中提供精度极高的96 dB增益范围。
增益控制接口提供约2 毫欧输入电阻和20 dB/V至30 dB/V的比例因子，相应的VREF输入电压为2.5 V至1.67 V。注意，比例因子最高可达40 dB/V，但比例因子超过30 dB/V时精度会降低。比例因子为20 dB/V时，增益线性dB调整的控制电压(VGN)范围为0.4 V至2.4 V；比例因子为40 dB/V时，VGN范围为0.20 V至1.20 V。VGN小于50 mV时，放大器进入省电模式，功耗为1.9 mA。正常工作时，每个放大器通道的静态电源电流仅为18 mA。
AD605采用16引脚PDIP和16引脚SOIC_N封装，保证工作温度范围为-40°C至+85°C。
应用
数据手册，Rev. E,5/07
【用 途】 【性能 参数】
AD605的管脚定义及引脚排列图AD605是一种低噪声、双通道、以dB呈线性的可变增益放大器,它适用于高性能、宽波段可变增益放大器控制的任何电气设备,其工作电压为+5V单电源。为方便应用,AD605提供了差分输入和单极功率控制。该放大器的灵敏性取决于用户所确定的增益范围和增益标度的参考输入（dB/V）。因AD605具有并分输入、单电源供电、指数放大器（DSX-AMP）结构等特点,因而它具有很高的dB线性度。每一个DSX-AMP都包含一个后接高速

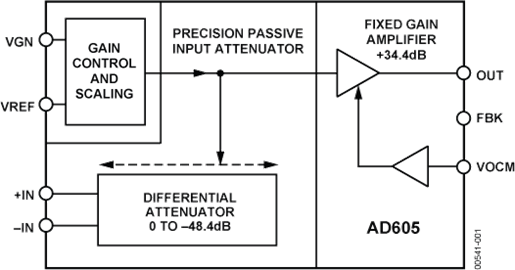

AD605的工作原理及单通道功能框图AD605是一种双通道低噪声可变增益放大器。图2给出了AD605放大器中一个通道的功能块图。AD605中每个通道的增益范围均可根据接在FB
如图所示是AD605在增益范围为-14dB~+34.4dB时基本接线图。信号由AD605的3脚输入。正如上面所说，AD605的输出是最佳效能的交流匹配。如果再接一个10位40M
AD605的单通道连接电路图图3所示是AD605在增益范围为-14dB～+34.4dB时基本接线图。信号由AD605的3脚输入。正如上面所说,AD605的输出是最佳效能的交流匹配。如果再接一个10位40MSPS的A/D转换器AD9050,那么就可省略交流耦合头在VOCM脚施加的与AD9050
【用 途】 【性能 参数】【互换 兼容】
常用运放选型表器件名称 制造商 简介μA741 TI 单路通用运放μA747 TI 双路通用运放AD515A ADI 低功耗FET 输入运放AD605 ADI 低噪声,单电源,可变增益双运放AD644
如图所示，AD605的两个通道并联可以将总增益范围扩展到96.8dB.当R1、R2短路时，增益范围为-28dB~+68.8dB,此时的通频带宽稍微有些减小，其值为30MHz.通频带的减小是由于两个完全相同的低通电路并联造成的
用两个放大器加倍增益范围的应用电路如图4所示,AD605的两个通道并联可以将总增益范围扩展到96.8dB。
