AD621

低漂移、低功耗仪表放大器,具有固定增益10和100

AD621产品信息:

概览

优势和特点

  • 易于使用
    通过引脚搭接设置增益10和100
    针对总体系统性能规定的误差特性
    具有比分立式仪表放大器设计更高的性能
    提供8引脚DIP和SOIC封装
    低功耗,最大电源电流1.3 mA
    宽电源电压
  • 低噪声
    输入电压噪声:9 nV/√Hz(1 kHz)
    0.28 µV峰峰值噪声(0.1 Hz至10 Hz)
  • 出色的直流性能
    总增益误差:0.15%(最大值)<br总增益漂移:&#177;5> 总失调电压:125 µV(最大值)
    失调电压漂移:1.0 µV/°C(最大值)</br总增益漂移:&#177;5>
  • 出色的交流特性
    带宽:800 kHz (G = 10),200 kHz (G = 100)
    0.01%建立时间:12 µs

产品详情

AD621是一款易于使用、低成本、低功耗、高精度仪表放大器,适合众多应用领域。它融高性能、小尺寸和低功耗于一体,优于分立式运放设计。 利用内部增益设置电阻,可实现高效能、低增益误差和低增益漂移误差。通过外部引脚搭接则可轻松设置固定增益10和100。AD621按总体系统规定全部特性,因而可以简化设计过程。

AD621的电源电流非常低,最大仅为1.3 mA,并且采用紧凑型8引脚SOIC、8引脚塑料DIP或8引脚CERDIP封装,非常适合对功耗、尺寸和重量有严格要求的便携式或远程应用。它在总体精度要求较高的应用中同样表现出众,如电子秤和传感器接口电路中使用的精密数据采集系统等。AD621的最大误差较低,其中非线性度为10 ppm、增益漂移为5 ppm°/C、失调电压为50 µV、失调漂移(B级)为0.6 mV/°C,因而能以较低的成本实现总体系统性能,优于以前采用分立式设计或其它单芯片仪表放大器的实施方案。

采用高源阻抗工作时,例如在ECG和血压监测仪中工作时,AD621能够实现低噪声与低输入偏置电流的完美组合。1 kHz时的电压噪声为9 nV/√Hz,0.1 Hz至10 Hz频带内的噪声为0.28 µV峰峰值。输入电流噪声同样非常低,为0.1 pA/√Hz。AD621在整个工业温度范围内的最大输入偏置电流为1.5 nA,优于FET输入器件。

AD621数据手册:

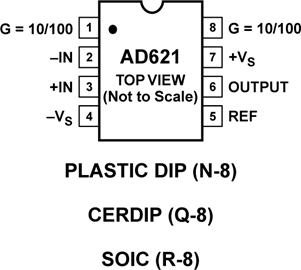

AD621引脚功能、电路图:

AD621 原理图

下面是 [AD621 原理图]的电路图  AD621与AD620类似,只是设置10和100 倍增益的增益电阻器已经集成在芯片内无需使用外部电阻器。图3-10 是AD621 的原理图。AD621具有0.15%最大总增益误差和±5 ppm/℃增益漂移,它比AD62

AD621 的原理图

AD621是设置10和100 倍增益的增益电阻器已经集成在芯片内--无需使用外部电阻器。选择100 倍增益只需要一个外部跨接线(在引脚1 和8 之间)。下图是AD621 的原理图。AD621具有0.15%最大总增益误差和±5 ppm/℃增益漂移,它比AD620 的片内精度
