AD623

单电源、轨到轨、低成本仪表放大器

AD623产品信息:

概览

优势和特点

  • 易于使用
  • 轨到轨输出摆幅
  • 输入电压范围达到地电压以下150 mV(单电源)
  • 低功耗、550 μA静态电流(最大值)
  • 增益通过一个外部电阻设置
    • 增益范围:1至1000
  • 14引脚、6 mm × 5.6 mm × 2.2 mm、LCC封装
  • 高精度直流性能
    • 增益误差:0.10% (G = 1)
    • 增益误差:0.35% (G > 1)
  • 噪声:RTI噪声:35 nV/√Hz(1 kHz时)
  • 最佳动态规格
    • 带宽:800 kHz (G = 1)
    • 0.01%建立时间:20 μs (G = 10)

产品详情

AD623是一款集成式单电源或双电源仪表放大器,采用3 V至12 V电源电压时提供轨到轨输出摆幅。它可以通过单一增益设置电阻进行编程,并遵照8引脚工业标准引脚排列配置,赋予用户出众的灵活性。不接外部电阻时,AD623采用单位增益配置(G = 1);连接外部电阻时,AD623可通过编程实现最高增益1000。

提高交流共模抑制比(CMRR)并增加增益可使AD623具有出色的精度;由于CMRR在最高200 Hz时保持稳定,因此线路噪声谐波得到抑制。AD623具有宽输入共模范围,可以放大共模电压低至地电压以下150 mV的信号。AD623采用双极性和单极性电源供电,能保持出色的性能。

应用

  • 低功耗医疗仪器
  • 传感器接口
  • 热电偶放大器
  • 工业过程控制
  • 差动放大器
  • 低功耗数据采集

AD623数据手册:

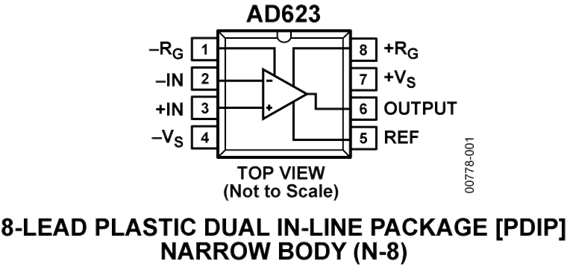

AD623引脚功能、电路图:

AD623

【用 途】 运算放大器 【性能 参数】单电源轨-轨输出,60Hz时(G=5)共模抑制比=84dBm。

仪表放大器AD623在数据采集系统中的应用

AD623 是一个集成单电源仪表放大器, 它能在单电源( + 3V~+ 12V) 下提供满电源幅度的输出,AD623 允许使用单个增 益设置电阻进行增益编程,以得到良好的用户灵活性。在无外接 电阻的条件下,AD623 被设置为单位增益; 外接电阻后,AD623 可编程设置增益,其增益最高可达1000 倍。AD623 通过提供极 好的随增益增大而增大的交流共模抑制比(AC CMRR) 而保持 最小的

CCD模拟输出信号处理电路图

  AD623集成了3路运放.可单电源或双电源工作,具有较高的CMRR和极低的电压漂移,除了一个控制可编程增益的外接电阻外,所有元件都集成在内部,提高了电路温度稳定度和可靠性。应用AD623的CCD模拟信号处理电路如图。将视频信号及其补偿输出分别送至AD623的反相和同相输入端.在AD623的输出端接一级射极跟随器以增强信号的驱动能力。

CCD模拟输出信号处理电路图 - 信号处理电子电路图

电路图简介: AD623集成了3路运放.可单电源或双电源工作,具有较高的CMRR和极低的电压漂移,除了一个控制可编程增益的外接电阻外,所有元件都集成在内部,提高了电路温度稳定度和可靠性。应用AD623的CCD模拟信号处理电路如图。将视频信号及其补偿输出分别送至AD623的反相和同相输入端.在 AD623的输出端接一级射极跟随器以增强信号的驱动能力。

AD623 原理图

下面是 [AD623 原理图]的电路图  AD623是一种在三运放仪表放大器电路基础上经过改进的仪表放大器以保证单电源或双电源工作,甚至能工作在共模电压或者低于负电源电压(或单电源工作时,低于接地电位)

单芯片单电源仪表放大器电路

 AD623是提供准确的收益,用0.1%-1%精度的电阻 。AD623的增益编程电阻RG,或者更准确地说,由引脚1和8之间出现的任何阻抗 。需要注意的是,G = 1,RG终端连接(RG =无限)。

AD623 RFI抑制电路

用于AD623仪表放大器的RFI滤波器 图17示出为使用AD623仪表放大器推荐的RFI抑制电路。因为AD623比AD627不容易受RFI影响,所以其输入电阻器可从20kΩ减小到 10kΩ;这增加了电路的信号带宽并且降低了电阻器的噪声作用。

CCD模拟输出信号处理电路图信号发生 电路图

AD623集成了3路运放.可单电源或双电源工作,具有较高的CMRR和极低的电压漂移,除了一个控制可编程增益的外接电阻外,所有元件都集成在内部,提高了电路温度稳定度和可靠性。应用AD623的CCD模拟信号处理电路如图。将视频信号及其补偿输出分别送至AD623的反相和同相输入端.在AD623的输出端接一级射极跟随器以增强信号的驱动能力。

CCD模拟输出信号处理电路

CCD模拟输出信号处理电路  如图所示,将视频信号及其补偿输出分别送至AD623的反相和同相输入端.在AD623的输出端接一级射极跟随器以增强信号的驱动能力。

长度检测电路,厚度检测电路

长度检测:本设计中使用光长度检测传感器采集信号,经AD623放大后送给模数转换器AD7821变成数字形式。DB0-DB7将数字量送入AT89C52的P2口。厚度检测。厚度信号利用模拟型霍尔传感器SS495(HONEYWELL公司出品)经AD623放大,LM339比较,CD4014D锁存器输出电平信号给AT89C52的P36。
