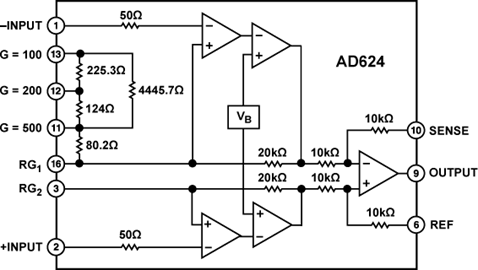

AD624是一款高精度、低噪声仪表放大器，主要设计用于低电平传感器，包括负荷传感器、应变计和压力传感器。它融低噪声、高增益精度、低增益温度系数和高线性度于一体，适合用于高分辨率数据采集系统。
AD624C的输入失调电压漂移小于0.25 µV/°C，输出失调电压漂移小于10 µV/°C，单位增益时的共模抑制比(CMRR)高于80 dB(G = 500时为130 dB)，最大非线性度为0.001% (G = 1)。除上述优异的直流特性外，AD624的交流性能也同样出色。它具有25 MHz的增益带宽积、5 V/µs压摆率和15 µs建立时间，因此可用于高速数据采集应用。
AD624无需任何外部元件即可实现调整增益1、100、200、500和1000，还可以利用外部跳线，通过编程获得250和333等额外增益，精度为1%。AD624也可用一个外部电阻来设置增益，将增益设置为1至10000范围内的任何值。
【用 途】 仪表放大器电路【性能 参数】 采用DIP-16封装,工作电源电压为±6～±18V，电流消耗为5mA;具有峰峰值【互换 兼容】 (l)增益设置 在引脚端13 (G-100)与引脚端3(RG2)之间直接连接一根导线，可设置增益为100
AD624是高精度低噪声仪用放大电路，它可以用在传感器输出信号小的放大系统中。如图所示是由AD624构成的高精度压力测量电路，传感器是标准的电阻应变式电桥传感器。图中放大倍数为500，通过一片AD624就可以完成压力信
AD624是高精度低噪声仪用放大电路，它可以用在传感器输出信号小的放大系统中。如图所示是由AD624构成的高精度压力测量电路，传感器是标准的电阻应变式电桥传感器。
AD624是高精度低噪声仪用放大电路，它可以用在传感器输出信号小的放大系统中。如图所示是由AD624构成的高精度压力测量电路，传感器是标准的电阻应变式电桥传感器。
AD624是高精度低噪声仪用放大电路，它可以用在传感器输出信号小的放大系统中。如图所示是由AD624构成的高精度压力测量电路，传感器是标准的电阻应变式电桥传感器。
AD624构成的桥式传感器测量电路如下图所示，AD584和AD707构成一个可调的基准电压源，输出电压为10V。电位器R6和R4完成零点的粗调和细调。
AD624为精密仪器放大器，主要用于放大低电平传感器信号。增益带宽积为25MHz；增
